CENTRALE TERMICA - SERBATOIO
ll Serbatoio è un elemento di distribuzione che deve essere inserito a valle della Pompa Primaria (in alternativa è possibile inserire un Collettore oppure un Impianto Primario) ed a monte dell'impianto di distribuzione, sia esso termico o sanitario

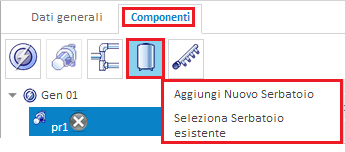

Per aggiungere un serbatoio alla distribuzione posizionare il cursore sulla pompa primaria e cliccare l'apposita l'icona come mostrato nell'immagine a lato.
Il programma mostra un menu con due opzioni
- Aggiungi Nuovo Serbatoio: questa è l'opzione da usare quando si inserisce il collettore per la prima volta
- Seleziona Serbatoio Esistente: tale opzione è da usare quando un serbatoio è condiviso tra più generatori (messa in parallelo dei generatori). Il programma mostra la lista dei serbatoi già presenti in CT ed occorre selezionare quello da mettere in condivisione.

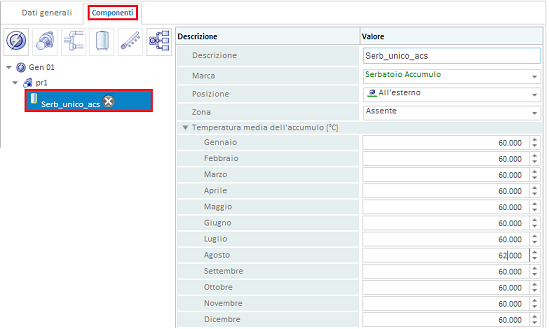

Una volta inserito occorre selezionare il serbatoio per impostare i dati per il calcolo (vedi immagine sottostante):
- Marca: selezionare la marca del serbatoio direttamente dall'archivio. NB: I dati richiesti nell'archivio (capacità, isolante) devono essere compilati altrimenti il calcolo non potrà essere essere eseguito
- Posizione: definire il posizionamento del serbatoio ai fini del calcolo delle dispersioni: Esterno (scambio con la temperatura della località), Scambio a Temperatura Fissata (inserire la temperatura del locale, recupero previsto se si specifica la zona al campo successivo) e in CT in Ambiente Riscaldato (scambio con temperatura pari a 20°C, recupero previsto se si specifica la zona al campo successivo);
- Zona: definisce la zona che beneficia della perdita al mantello del serbatoio.
- Temperatura Accumulo: Inserire la temperatura media mensile dell'acqua all'interno del serbatoio. Il DT con la temperatura del locale dove il serbatoio è installato determina le perdite al mantello. Inoltre tale valore determina anche la temperatura del fluido uscente dal generatore (influisce sulla resa del generatore quali caldaia, pompe di calore, cogeneratori) per il servizio connesso al serbatoio stesso.
