APE - ONLINE 4.0 |
ARCHIVIO ESPOSIZIONI

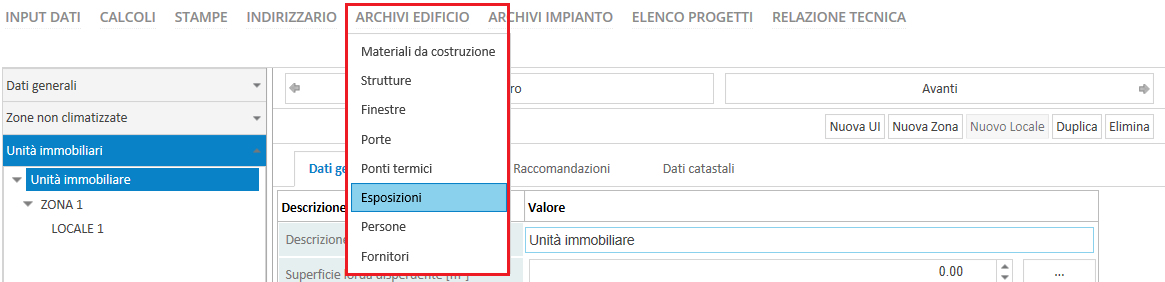

Per accedere all'archivio di definizione delle esposizioni di progetto occorre cliccare sulla voce Esposizioni contenuto nel menu ad albero in corrispondenza del nodo Archivi edificio della barra laterale.
L'archivio è articolato in tre sezioni:
- archivio Progetto, nell'ambito del quale si creano nuovi elementi o si importano elementi presenti nella sezione "Preferiti" o "Standard"
- archivio Preferiti, nell'ambito del quale l'utente può importare elementi creati nella sezione "Progetto" in modo da creare un proprio database personalizzato da richiamare anche nell'ambito di altri progetti
- archivio Standard, nell'ambito del quale il software elenca una serie di porte già precompilate.
Per inserire un nuovo elemento occorre cliccare sul pulsante "Esposizione".
Per eliminare un elemento definito in precedenza occorre cliccare sul pulsante "Elimina".
Per creare un nuovo elemento come copia di un elemento preesistente occorre cliccare sul pulsante "Duplica".

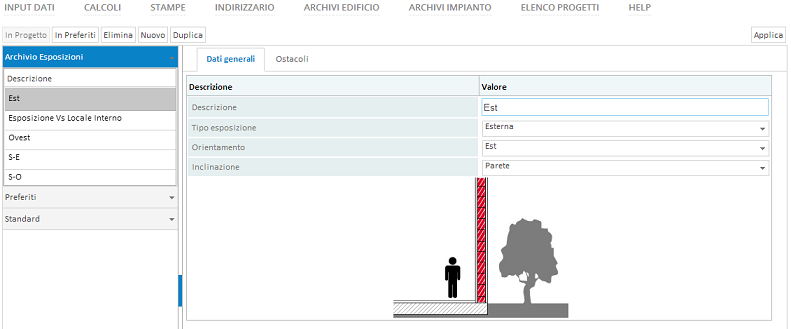

La maschera di archivio delle esposizioni contiene una scheda Dati Generali dove occorre impostare:
Dati generali
- Descrizione: descrizione dell'esposizione
- Tipo di Esposizione: definisce la tipologia ossia:
- Interna: si utilizza per assegnare le temperature mensili di scambio ad un componente di edificio (parete, pavimento o soffitto). In questo caso il programma attiva una scheda denominata
Temperature Medie Stagionali dove appunto inserire tali valori insieme a quelli dell'umidità relativa;
- Esterna: si utilizza per assegnare l'orientamento della parete scambiante con l'esterno (temperatura media mensile della località di progetto) e la scelta influenza l'irraggiamento sul componente
stesso. In questo caso, se nel campo Inclinazione si è scelto Parete il programma visualizza un campo aggiuntivo, in questa stessa scheda, denominato Orientamento (tale campo contiene la lista
delle esposizione esterne possibili sud, est, etc..) ed attiva la scheda Ostacoli dove specificare la presenza di ostacoli esterni all'edificio.
- Controterra: per indicare lo scambio con il terreno da parte di un componente di edificio. In questo caso, se nel campo Inclinazione si è scelto Pavimento il programma visualizza una scheda
aggiuntiva, Pavimenti su Terreno, dove specificare dei parametri aggiuntivi utili al calcolo.
- Inclinazione: selezionare il tipo di elemento di edificio cui l'esposizione può essere assegnata. Il menu a tendina contiene le possibili scelte: 1) Parete, 2) Pavimento, 3) Copertura Piana e 4) Falda inclinata a
20°, 30°, 45°, e 60°.

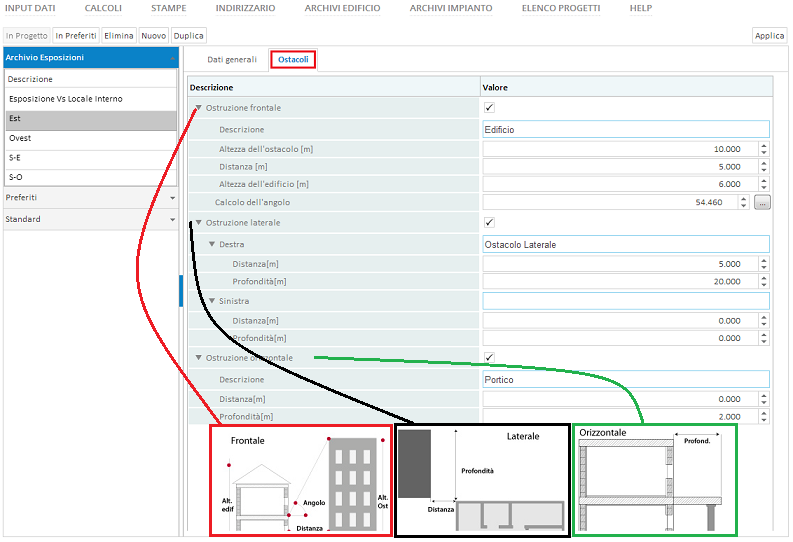

Scheda Ostacoli
In tale scheda occorre specificare eventuali ostacoli Frontali, Laterali od Orizzontali. Ad una esposizione è possibile associare anche più di un ostacolo, ossia è possibile specificare sia l'ostacolo frontale che
laterale o qualunque combinazione delle tre.
Attivare il check corrispondente il tipo di ostruzione ed inserire i dati come richiesto.
OSTRUZIONE FRONTALE
Attivare il flag in corrispondenza del paragrafo Ostruzione frontale:
• Descrizione: inserire una descrizione del tipo di ostacolo (ad esempio “Edificio prospiciente”);
• Altezza dell'ostacolo [m] : inserire l’altezza dell’edificio;
• Distanza [m] : distanza tra la parete e l’ostacolo;
• Altezza dell'edificio [m] : altezza dell’edificio che si sta calcolando;.
• Calcolo : cliccare sul pulsante per eseguire il calcolo dell’angolo.
Nota
L'angolo calcolato in automatico vale: Angolo = arctg {[Altezza ostacolo - (Altezza edificio) / 2] / Distanza}
Nel caso in cui l'edificio in ombra sia multipiano allora l'utente può operare una scelta tra due diverse modalità operative.
1) Creare un unico ostacolo da associare a tutte le superfici in ombra dell'edificio. In questo caso i campi precedenti devono essere compilati con le seguenti indicazioni:
• Altezza ostacolo [m] : altezza massima dell’edificio che produce l'ombra
• Distanza [m] : distanza tra la parete e l’ostacolo
• Altezza edificio [m] : altezza totale dell’edificio che si sta calcolando.2) Creare un ostacolo per ogni piano dell'edificio in ombra. In questo caso, per ogni ostacolo che si crea, i campi precedenti devono essere compilati con le seguenti indicazioni:
• Altezza ostacolo [m] : differenza tra l'altezza massima dell’edificio che produce l'ombra e la quota dell'intradosso del pavimento del piano che si sta analizzando
• Distanza [m] : distanza tra la parete e l’ostacolo
• Altezza edificio [m] : altezza totale netta del piano che si sta calcolando.
OSTRUZIONE LATERALE
Attivare il flag in corrispondenza del paragrafo Ostruzione laterale:
• Descrizione destra/sinistra: inserire una descrizione del tipo di ostacolo laterale verticale;
• Distanza [m] : distanza tra parete in esame ed ostacolo verticale;
• Profondità [m] : profondità della parete ostacolo;
OSTRUZIONE ORIZZONTALE
Attivare il flag in corrispondenza del paragrafo Ostruzione orizzontale:
• Descrizione : inserire una descrizione del tipo di ostacolo orizzontale;
• Profondità [m] : profondità dell’ostacolo;
Scheda Pavimenti su terreno
In funzione del tipo di calcolo impostato nella scheda Dati Generali di Progetto le opzioni di calcolo dei pavimenti su terreno sono:
- Calcolo secondo UNI/TS 11300-1:2014 punto 11.3
Le opzioni sono due:
1. PAVIMENTO / PARETI CONTROTERRA - In questo caso occorre specificare solo la conducibilità termica del terreno nella maschera della Località di Progetto
2. PAVIMENTO SU SPAZIO AERATO
- Calcolo secondo UNI EN ISO 13370

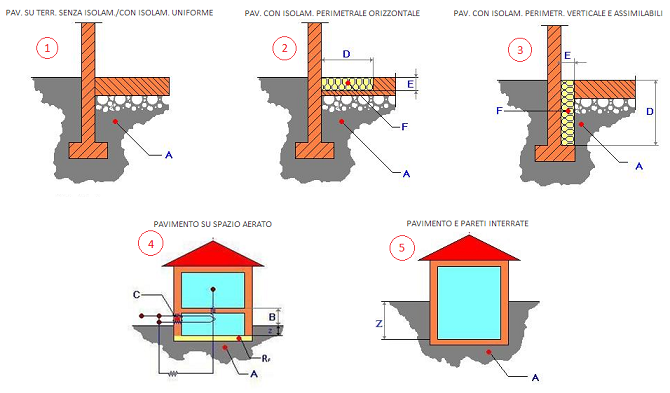

Le opzioni disponibili con questo metodo do calcolo sono cinque (vedi immagine sottostante):
1. PAV. SU TERRA SENZA ISOLAM./CON ISOLAM. UNIFORME: Specificare solo la conducibilità termica del terreno nella maschera della Località di Progetto
2. PAV CON ISOLAM. PERIMETRALE ORIZZONTALE: In questo caso i dati da inserire sono:
- (A) Lambda del terreno [W/m K] : conduttività termica del terreno nella maschera della Località di Progetto
- (D) Distanza dell’isolamento perimetrale [m]
- (E) Spessore dell’isolamento perimetrale [m]
- (F) Conduttività termica dell’isolante [W/m K];
3. PAV CON ISOLAM. PERIMETRALE VERTICALE - In questo caso i dati da inserire sono:
- (A) Lambda del terreno [W/m K] : conduttività termica del terreno non gelato
- (D) Profondità dell’isolamento perimetrale [m]
- (E) Spessore dell’isolamento perimetrale [m]
- (F) Conduttività termica dell’isolante [W/m K]
4. PAVIMENTO SU SPAZIO AERATO - In questo caso i dati da inserire sono:
- (B) Altezza del pavimento sul livello del pavimento esterno [m]
- (C) Epsilon [m]: rapporto tra area delle aperture di ventilazione e perimetro dell’intercapedine
- (z) Profondità pavimento [m]
- (Rf) Resistenza termica della fondazione [m2 K/ W]
5. PAVIMENTO E PARETI INTERRATE - In questo caso i dati da inserire sono:
- (A) Lambda del terreno [W/m K] : conduttività termica del terreno non gelato
- (B) Profondità interramento [m]: N.B. il valore deve essere positivo
