INPUT ZONE TERMICHE - SCHEDA VENTILAZIONE
Ventilazione attraverso impianto di climatizzazione
Nella scheda Ventilazione della zona impiantistica , in particolare in corrispondenza della voce Tipo , definiamo innanzitutto la tipologia di sistema di ventilazione.
Nell'ambito degli approcci A1 e A2 (rispettivamente valutazione sul progetto e valutazione standard), la UNI/TS 11300-1:2014 individua due tipologie di calcolo:
1) calcolo della prestazione termica del fabbricato
2) calcolo della prestazione energetica dell'edificio
Nel caso 1), indipendentemente dalla presenza di un impianto di ventilazione meccanica, si fà riferimento, in maniera convenzionale, alla semplice aerazione naturale in condizioni standard (tale situazione viene indicata come ventilazione di "riferimento").
Nel caso 2), si prende in considerazione l'eventuale presenza dell'impianto di ventilazione meccanica (tale situazione viene indicata come ventilazione "effettiva").
In caso di assenza di impianto di ventilazione, la ventilazione effettiva coincide con la ventilazione di riferimento.
Novità ape-online 3.0 : I parametri relativi alla ventilazione di riferimento si inseriscono nelle proprietà di ciascun ambiente (locale) appartenente alla zona in esame. I parametri relativi alla ventilazione effettiva si inseriscono all'interno della zona impiantistica. |

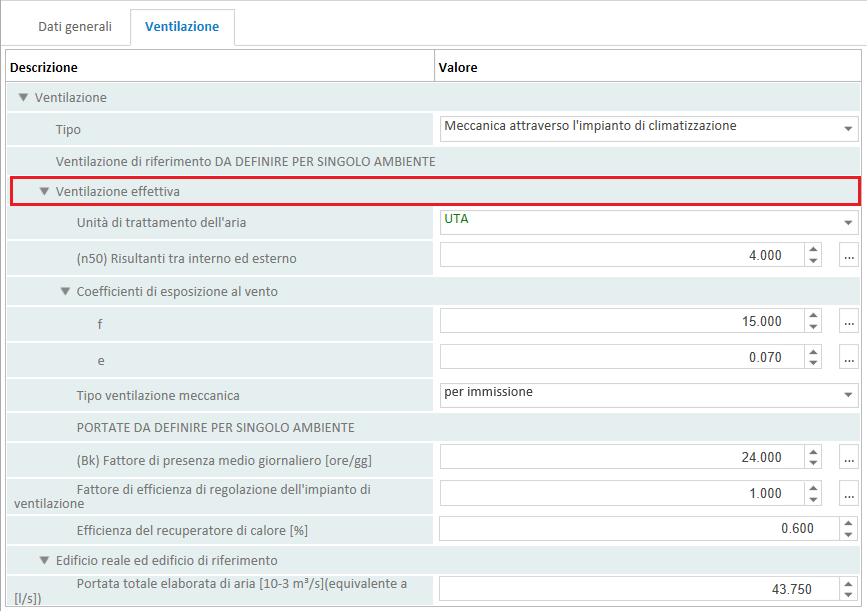

Optando per la ventilazione Meccanica attraverso l'impianto di climatizzazione, si attiva la sezione Ventilazione effettiva che richiede l'immissione dei seguenti campi:
(n50) Risultanti tra interno ed esterno : tasso di ricambio d'aria risultante da una differenza di pressione di 50 Pa tra interno ed esterno, inclusi gli effetti delle aperture di immissione dell'aria [h-1]; i valori in funzione della permeabilità dell'involucro sono riportati nel Prospetto 9 della UNI-TS 11300-1.
Coefficienti di esposizione al vento e ed f : sono desumibili dal Prospetto 10 della UNI-TS 11300-1
Tipo ventilazione meccanica : prevede tre voci ovvero
Per estrazione qualora la portata di esercizio dell'impianto di ventilazione in condizioni di progetto coincida con la portata di estrazione (verrà richiesta l'immissione del valore di tale portata)
Per immissione qualora la portata di esercizio dell'impianto di ventilazione in condizioni di progetto coincida con la portata di immissione (verrà richiesta l'immissione del valore di tale portata)
Bilanciata da specificare in caso di presenza di un impianto di ventilazione meccanica bilanciata (la portata di progetto corrisponde alla massima portata tra quella di immissione e quella di estrazione che devono essere entrambe indicate nei box sottostanti)
Novità Ape-online 3.0 : il valore delle portate di progetto si inseriscono all'interno dei dati dei singoli locali appartenenti alla zona in oggetto. |
(Bk) ore cumulate giornaliere (valore medio mensile) di presenza di persone : tale valore è funzione della destinazione d'uso ed è desumibile dal prospetto E.1 della UNI-TS 11300-1
Fattore di efficienza di regolazione dell'impianto di ventilazione meccanica : tale fattore tiene conto della riduzione della portata media gironaliera rispetto al valore nominale per effetto della retroazione dei sistemi di controllo che modulano la portata effettiva in funzione del tasso di occupazione (desumibile dal Prospetto 11 della UNI-TS 11300-1) .
Presenza di recuperatore : campo da selezionare se l'impianto è dotato di recuperatore di calore; nel box sottostante si definirà il relativo valore di Efficienza.
Presenza di ventilazione meccanica (free -cooling): campo da selezionare se è previsto l'impiego dell'impianto di ventilazione meccanica anche per la ventilazione notturna ai fini del raffrescamento estivo delle strutture edilizie. Il relativo valore di portata dev'essere specificato nel box sottostante (Portata per la ventilazione notturna (qve,night).
Scegliendo l'opzione Meccanica attraverso l'impianto di climatizzazione, nell'ambito della scheda Ventilazione
effettiva è necessario associare l'Unità di trattamento dell'aria preventivamente definita nel pertinente archivio (Elenco
delle UTA di progetto) raggiungibile tramite il corrispondente menù a tendina (voce Edita archivio).
L'immagine mostra l'archivio delle UTA di progetto; la definzione di un singolo elemento prende avvio cliccando sul tasto< Nuovo> posto in alto a sinistra; verrà aggiunto un nuovo record cui viene attribuito un codice numerico provvisorio.
Nella schermata di destra si procedereà all'inserimento dei dati richiesti ovvero:
Denominazione : in luogo del codice numerico si potrà inserire la descrizione desiderata
Tipo di centrale : occorre selezionare una delle due ozpioni ovvero Riscaldata o Climatizzata
Tipo di calcolo: definire se si tratta di un calcolo a temperatura fissa (portata variabile) o portata fissa (temperatura variabile).
Potenza Nominale dei ventilatori [W]: potenza elettrica assorbita dagli ausiliari elettrici a servizio della UTA
Temperature di immissione : occorre inserire i valore di temperatura invernale [Riscaldamento] e\o estiva [Raffrescamento] di immissione dell'aria in ambiente
Potenze nominali delle batterie [kW]: occorre inserire valore di potenza nominale delle batterie in riscaldamento e\o in raffrescamento
Recuperatore di calore : campo da selezionare se l'UTA è dotata di recuperatore di calore; nel box sottostante si definirà il relativo valore di Efficienza.
Portata totale elaborata di aria [10-3 m3/s] (equivalente a [l/s] : in tale campo occorre inserire il valore della portata che attraversa la UTA della zona in esame; tale valore risulta funzionale alla determinazione dei volumi d'aria elaborati dalla UTA, a loro volta adottati nell'ambito
del calcolo del fabbisogno di energia elettrica per il servizio di Ventilazione Meccanica .
Nel caso di UTA a tutt'aria esterna il valore di tale portata coincide fondamentalmente con il valore di portata effettiva assegnata all'edificio reale (portata per immissione oppure portata per estrazione o la maggiore tra di esse nel caso di ventilazione bilanciata) .
Per le altre tipologie di impianto, essa può risultare superiore alla portata effettiva (ovvero la componente corrispondente al solo ricambio d'aria) oppure nulla nel caso di impianti a tutt'aria ricircolata.
Per il corretto calcolo del carico di ventilazione, l'UTA dovrà essere associata al pertinente impianto (e quindi al relativo generatore) all'interno della scheda di definizione dei componenti della centrale termica.
