INPUT ZONE TERMICHE - SCHEDA VENTILAZIONE

Ventilazione Ibrida

Nella scheda Ventilazione della zona impiantistica , in particolare in corrispondenza della voce Tipo , definiamo innanzitutto la tipologia di sistema di ventilazione.

Nell'ambito degli approcci A1 e A2 (rispettivamente valutazione sul progetto e valutazione standard), la UNI/TS 11300-1:2014 individua due tipologie di calcolo:

1) calcolo della prestazione termica del fabbricato

2) calcolo della prestazione energetica dell'edificio

Nel caso 1), indipendentemente dalla presenza di un impianto di ventilazione meccanica, si fà riferimento, in maniera convenzionale, alla semplice aerazione naturale in condizioni standard (tale situazione viene indicata come ventilazione di "riferimento").

Nel caso 2), si prende in considerazione l'eventuale presenza dell'impianto di ventilazione meccanica (tale situazione viene indicata come ventilazione "effettiva").

In caso di assenza di impianto di ventilazione, la ventilazione effettiva coincide con la ventilazione di riferimento.

Novità ape-online 3.0 :

I parametri relativi alla ventilazione di riferimento si inseriscono nelle proprietà di ciascun ambiente (locale) appartenente alla zona in esame.

I parametri relativi alla ventilazione effettiva si inseriscono all'interno della zona impiantistica.

UI_4_VENT

VENTILAZIONE DI RIFERIMENTO (DA DEFINIRE PER SINGOLO AMBIENTE): i dati della ventilazione di riferimento si inseriscono nelle proprietà di ciascun locale appartenente alla zona in oggetto.

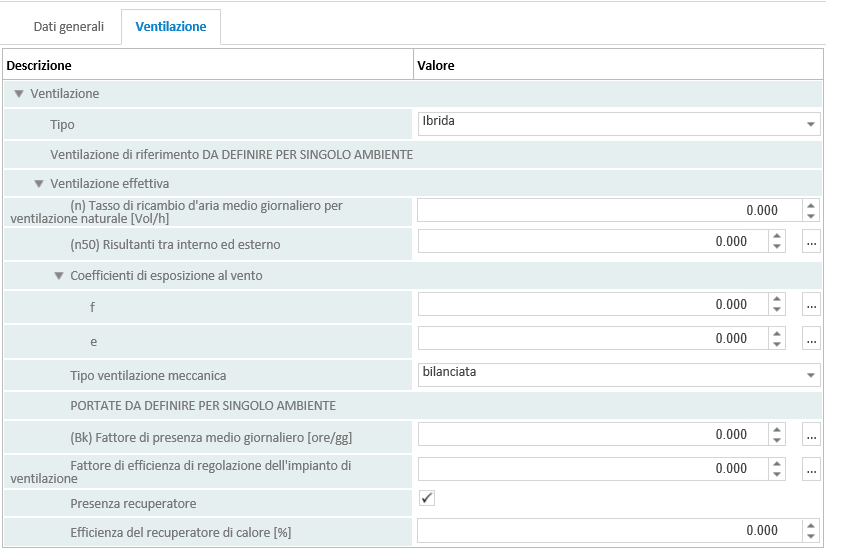

Optando per la ventilazione Ibrida si attiva la sezione Ventilazione effettiva che richiede l'immissione dei seguenti campi:

UI_VENT_MEC_1

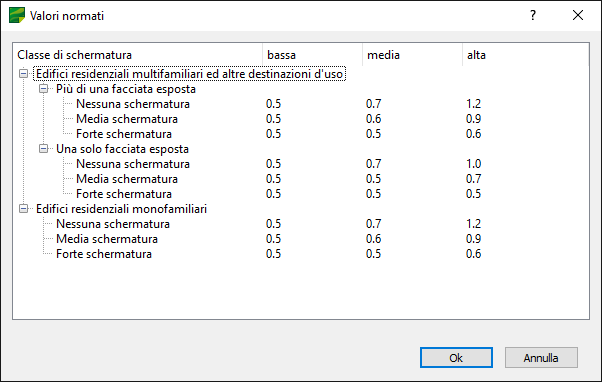

Tasso di ricambio d'aria medio giornaliero per ventilazione naturale [Vol/h] : per valutazioni sul progetto e standard (approcci A1 e A2), si adottano i valori previsti dal prospetto 12 (edifici residenziali multifamiliari ed altre destinazioni d'uso) e prospetto 13 (edifici residenziali monofamiliari), riportati nel prospetto sottostante.

VENT_7

(n50) Risultanti tra interno ed esterno : tasso di ricambio d'aria risultante da una differenza di pressione di 50 Pa tra interno ed esterno, inclusi gli effetti delle aperture di immissione dell'aria [h^-1]; i valori in funzione della permeabilità dell'involucro sono riportati nel Prospetto 9 della UNI-TS 11300-1 (richiamabile mediante il pulsante posto nell'estremità destra).

Coefficienti di esposizione al vento e ed f : sono desumibili dal Prospetto 10 della UNI-TS 11300-1 (richiamabile mediante il pulsante posto nell'estremità destra).

Tipo ventilazione meccanica : prevede tre voci ovvero

Per estrazione qualora la portata di esercizio dell'impianto di ventilazione in condizioni di progetto coincida con la portata di estrazione (verrà richiesta l'immissione del valore di tale portata)

Per immissione qualora la portata di esercizio dell'impianto di ventilazione in condizioni di progetto coincida con la portata di immissione (verrà richiesta l'immissione del valore di tale portata)

Bilanciata da specificare in caso di presenza di un impianto di ventilazione meccanica bilanciata (la portata di progetto corrisponde alla massima portata tra quella di immissione e quella di estrazione che devono essere entrambe indicate nei box sottostanti)

Novità Ape-online 3.0 : il valore delle portate di progetto si inseriscono all'interno dei dati dei singoli locali appartenenti alla zona in oggetto.

(Bk) ore cumulate giornaliere (valore medio mensile) di presenza di persone : tale valore è funzione della destinazione d'uso ed è desumibile dal prospetto E.1 della UNI-TS 11300-1 (richiamabile mediante il pulsante posto nell'estremità destra).

Fattore di efficienza di regolazione dell'impianto di ventilazione meccanica : tale fattore tiene conto della riduzione della portata media gironaliera rispetto al valore nominale per effetto della retroazione dei sistemi di controllo che modulano la portata effettiva in funzione del tasso di occupazione (desumibile dal Prospetto 11 della UNI-TS 11300-1 , richiamabile mediante il pulsante posto nell'estremità destra).

Presenza di recuperatore : campo da selezionare se l'impianto è dotato di recuperatore di calore; nel box sottostante si definirà il relativo valore di Efficienza.
