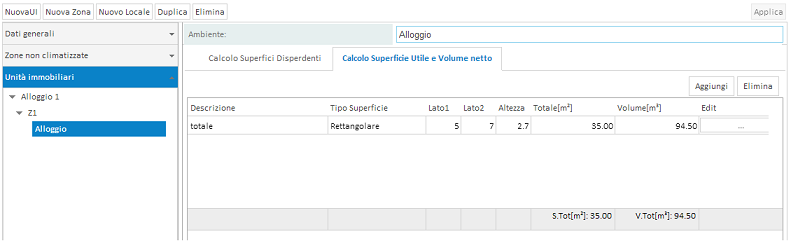

INPUT LOCALI
Scambio verso l'esterno
In tale scheda si inseriscono tutte e le sole superfici scambianti verso ambiente esterno e verso terreno.
Nell'ambito di ciascun locale, per ogni parete scambiante occorre inserire i seguenti parametri: l'esposizione, la dimensione (superficie) ed eventuali serramenti su di essa installati.
La superficie della parete deve essere totale quindi al lordo dei serramenti, sarà il programma a sottrarre l'area dei serramenti dalla parete interessata. Qualora in un ambiente ci fossero serramenti diversi occorre
suddividere la parete stessa in tante parti quanti sono i diversi serramenti.
Ad ogni parete si potrà quindi associare i relativi ponti termici .
Creazione frontiera
L'input delle superfici avviene nella scheda Creazione frontiera che si apre in automatico alla pressione del tasto <Nuova> (evidenziato nella figura soprastante).
Descriviamo le singole voci di cui si compone la maschera di editing:
- Esposizione: selezionare l'esposizione presente nel relativo database attraverso l'apposito menu a tendina [1];
- Struttura Principale: selezionare la struttura direttamente dal contenuto del relativo database attraverso l'apposito menu a tendina [2];
- Superficie lorda: inserire direttamente il valore dell'area oppure i valori di Base ed Altezza ed il calcolo della superficie sarà fatto in automatico. La superficie della parete deve essere comprensiva dei serramenti
la cui area verrà automaticamente sottratta dal programma qualora fossero inseriti. Il tipo di superficie per il calcolo automatico può essere anche triangolare [3]
- Finestre - Tipo: selezionare l'eventuale serramento che verrà posizionato sulla parete in esame. Lasciare l'impostazione Assente per non inserire alcun serramento e contemporaneamente impostare il numero
di finestre uguali a 0 [4];
- Finestre - N°Uguali: inserire la quantità di serramenti del tipo specificato [5]
- Porte - Tipo: selezionare l'eventuale serramento posizionato sulla parete [6]
- Porte - N°Uguali: inserire la quantità di serramenti del tipo specificato [7]
NB: se su una parete insistono due o più porte oppure due o più finestre tipologia diversa, occorre creare più sotto porzioni della medesima parete ed inserire ciascun serramento (o gruppi di
serramenti identici) sulla corrispondente porzione di parete; in alternativa, esclusivamente nel caso in cui i serramenti presentino proprietà termiche perfettamente identiche , è possibile creare
un serramento equivalente di superficie pari alla somma dei serramenti realmente presenti .
Una finestra (od una porta od un gruppo di serramenti) può essere inserita anche come elemento a sè stante, ovvero senza che sia necessariamente specificata la struttura opaca su cui essa risulta inserita. In
tal caso gli unici campi da considerare saranno il numero 1 (Esposizione), il numero 4 (Tipo Finestre) se si tratta di una finestra (o un gruppo di finestre uguali con molteplicità fissata nel campo 5) e il numero 6
(Tipo Porte) se si tratta di una porta (o di un gruppo di porte uguali, con molteplicità fissata nel campo 7).
Per la Struttura principale andrà indicata l'opzione Assente e si potrà ignorare la compilazione della relativa sezione Calcolo superficie.
Adottando tale modalità occorre sincerarsi che la superficie delle pareti opache complessivamente inserite sulla medesima esposizione delle finestre (e/o porte) considerate singolarmente sia al netto delle
superfici di tali serramenti.
Inserimento ponti termici
L'inserimento del ponte termico avviene previa selezione di un elemento da menù a tendina che richiama i ponti termici definiti preliminarmente nel pertinente archivio. Scelta la tipologia, si dovrà quindi specificare
il valore della lunghezza lorda caratteristica del ponte termico.
Una volta inseriti i dati occorre cliccare <Salva> per chiudere la finestra di input e tornare alla tabella precedente.
Editing delle superfici
Per modificare le caratteristiche di una superficie creata in precedenza (esposizione, tipo di struttura etc..), occorre cliccare sul pulsante di editing posto nell'estremità destra della riga (pulsante 2 della figura soprastante)
per attivare nuovamente la maschera di creazione delle frontiere.
Per eliminare una superficie inserita in precedenza occorre cliccare sul pulsante di cancellazione posto nell'estremità destra della riga (pulsante [3] della figura soprastante)
Occorre prestare attenzione al corretto inserimento dei dati dei serramenti e controllare che non presentino una superficie totale superiore a quella della parete sulla quale insistono.
Per ciascuna frontiera è possibile indicare la presenza di ponti termici attraverso l'apposita scheda di definizione.

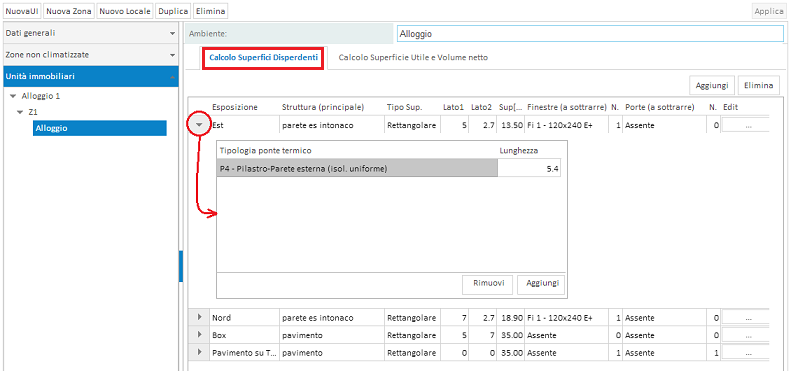

Nell'esempio raffigurato nell'immagine soprastante si possono notare tre superfici disperdenti di cui due verso l'esterno (EST e NORD), mentre l'ultima invece è relativa allo scambio del pavimento su terra.
Da notare anche i serramenti che sono stati inseriti sulle pareti ad EST e NORD.
Cliccando sul pulsante [1] si attiva la lista dei ponti termici associati alla superficie.
Nell'esempio alla parete ad NORD è stato associato un ponte termico del tipo "Angolo esterno" con una lunghezza lorda di 5.4 metri.
