Trasporti

Montascale - Piattaforme elevatrici



TRASP_5

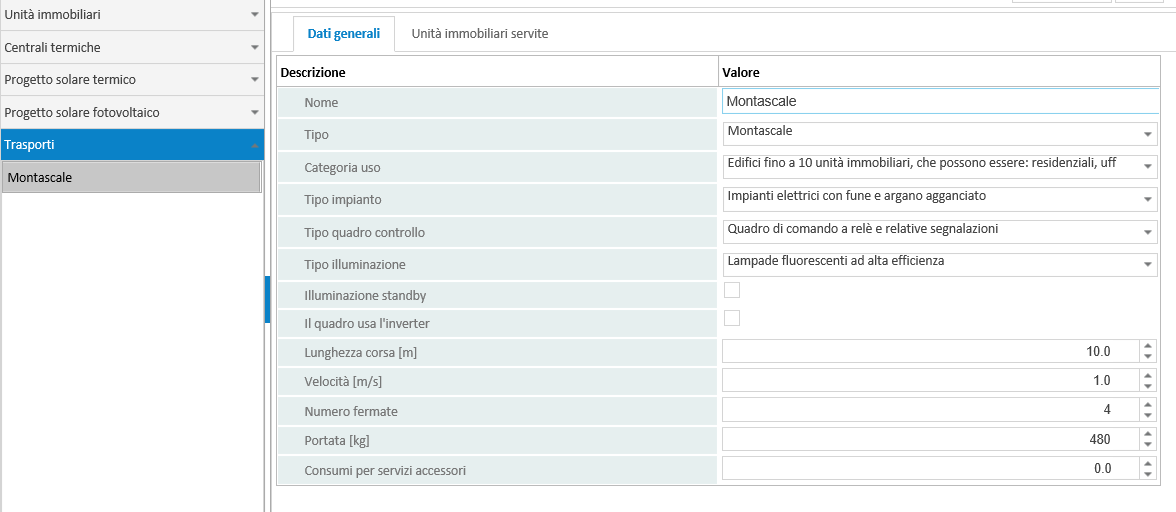

La caratterizzazione di un montascale o piattaforma elevatrice prevede l'inserimento di:

Nome : in corrispondenza di tale campo si procede all'inserimento della descrizione desiderata in luogo della denominazione alfanumerica assegnata di default dal software

Categoria d'uso : le categorie proposte riproducono il prospetto 6 della UNI/TS 11300-6.

Tipo impianto : prevede le opzioni 1)Impianti elettrici ad aderenza con argano, 2) Impianto elettrico ad argano agganciato, 3) Impianto elettrico con gruppo motoriduttore a bordo, 4) Impianto idraulico

Tipo quadro controllo (comando) : prevede le due opzioni 1) a relè 2) con microprocessore

Tipo di illuminazione : occorre indicare la tipologia di illuminazione della cabina dell'ascensore; prevede le opzioni

  • Lampade fluorescenti tradizionali

  • Lampade fluorescenti ad alta efficienza

  • Lampade alogene

  • Led

Illuminazione stand by : in presenza delle tipologie di illuminazione Lampade fluorescenti ad alta efficienza, Lampade fluorescenti ad alta efficienza e Led occorre segnalare se è previsto, o meno, lo

spegnimento in fase di sosta al piano.

Il quadro usa inverter : occorre specificare se le apparecchiature di comando e segnalazione sono dotate, o meno, di inverter

Lunghezza corsa h [m] : per gli ascensori occorre indicare il valore della corsa (ovvero la distanza verticale percorsa dall'impianto nel suo movimento tra due piani)

Velocità [m/s]: rappresenta la velocità nominale dell'impianto quando opera senza carico, definita dal costruttore in fase di progetto.

Numero di fermate : occorre indicare il numero complessivo di fermate dell'impianto

Portata [kg] : portata complessiva dell'impianto

Consumi servizi accessori [KWh] : occorre indicare il valore del fabbisogno energetico giornaliero di eventuali altri servizi operanti a supporto del montacarichi (determinato sulla base della documentazione

allegata ai dispositivi).

Nella scheda "Unità immobiliari servite" viene riportato l'elenco delle unità immobiliari presenti nello stabile; per ciascuno occorre indicare:

- se risulta servita dall'impianto sopra descritto

 - i millesimi di proprietà

-  a quale quota l'unità risulta servita dall'impianto (o a quali quote nel caso di unità immobiliari dislocate su più piani). In alternativa alle quote dei piani è possibile indicare i millesimi di altezza ponendo il segno di spunta in

  corrispondenza della voce "Millesimi d altezza noti".
