Trasporti



Ascensore singolo




TRASP_2

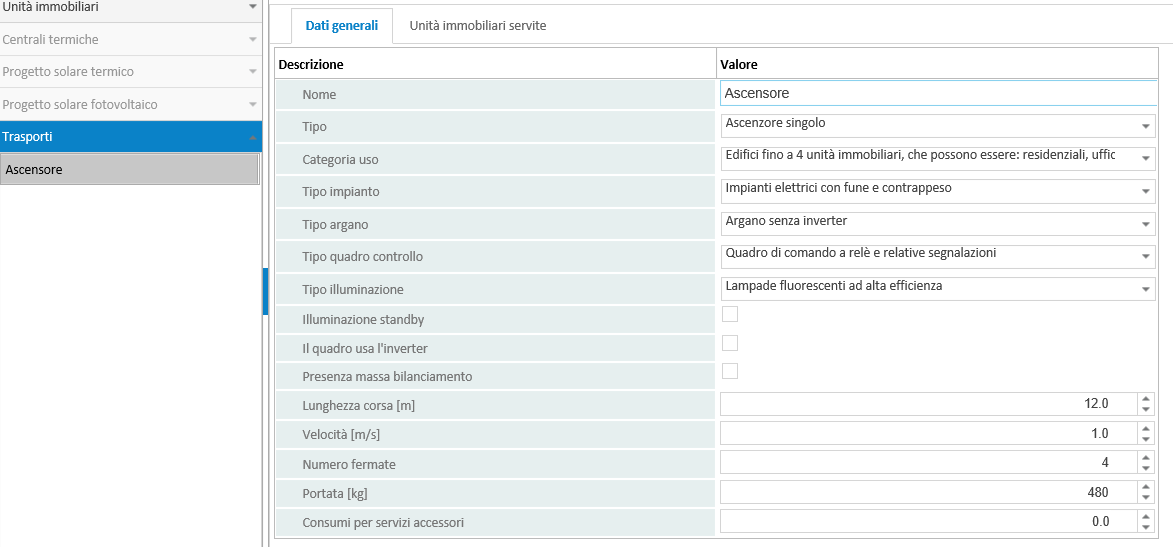

La caratterizzazione di un ascensore singolo prevede l'inserimento di:

Nome : in corrispondenza di tale campo si procede all'inserimento della descrizione desiderata in luogo della denominazione alfanumerica assegnata di default dal software

Categoria d'uso : le categorie proposte riproducono il prospetto 6 della UNI/TS 11300-6.

Tipo impianto : prevede le opzioni 1) Elettrico a fune con contrappeso, 2) Elettrico a fune ad argano agganciato, 3) Idraulico

Tipo argano : in presenza di impianto elettrico a fune con contrappeso, occorre specificare se il motore elettrico sia dotato di argano (con o senza inverter) o di tipo gearless (con inverter). L'inverter è anche chiamato azionamento VVVF.

Tipo quadro controllo (comando) : prevede le due opzioni 1) a relè 2) con microprocessore

Tipo di illuminazione : occorre indicare la tipologia di illuminazione della cabina dell'ascensore; prevede le opzioni

  • Lampade ad incandescenza tradizionali

  • Lampade fluorescenti tradizionali

  • Lampade fluorescenti ad alta efficienza

  • Lampade alogene

  • Led

Illuminazione stand by : in presenza delle tipologie di illuminazione Lampade fluorescenti ad alta efficienza, Lampade fluorescenti ad alta efficienza e Led occorre segnalare se è previsto, o meno, lo spegnimento in fase di sosta al piano.

Il quadro usa inverter : occorre specificare se le apparecchiature di comando e segnalazione sono dotate, o meno, di inverter

Presenza massa bilanciamento : per gli impianti elettrici a fune ad argano agganciato e per gli impianti idraulici, occore specificare se sia presente, o meno, una massa di bilanciamento.

Lunghezza corsa h [m] : per gli ascensori occorre indicare il valore della corsa (ovvero la distanza verticale percorsa dall'impianto nel suo movimento tra due piani)

Velocità [m/s]: rappresenta la velocità nominale dell'impianto quando opera senza carico, definita dal costruttore in fase di progetto.

Numero di fermate : occorre indicare il numero complessivo di fermate dell'impianto

Portata [kg] : portata complessiva dell'impianto

Consumi servizi accessori [KWh] : occorre indicare il valore del fabbisogno energetico giornaliero di eventuali altri servizi operanti nella cabina dell'ascensore (determinato sulla base della documentazione allegata ai dispositivi).

Nella scheda "Unità immobiliari servite" viene riportato l'elenco delle unità immobiliari presenti nello stabile; per ciascuno occorre indicare se risulta servita dall'impianto sopra descritto e a quali quote (nel caso di unità immobiliari dislocate su più piani).
