ARCHIVIO TELERISCALDAMENTO

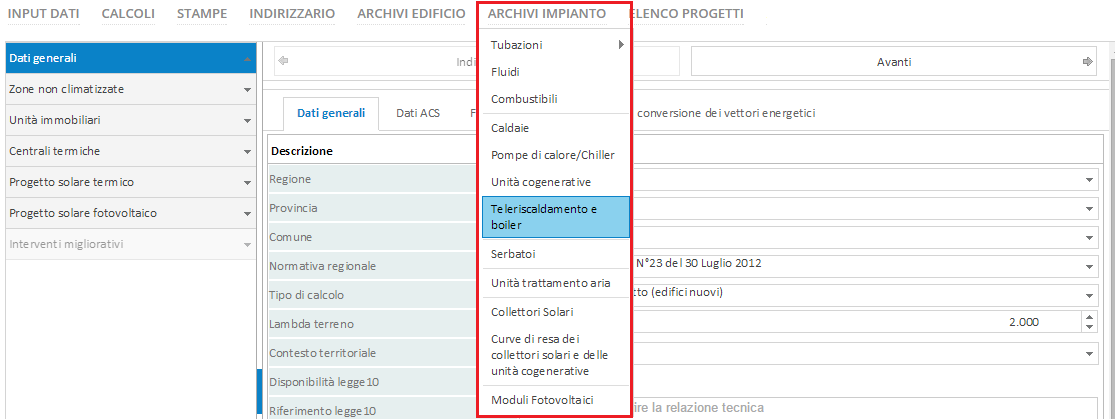

Per accedere all'archivio di definizione dei sistemi di teleriscaldamento di progetto occorre cliccare sulla voce Altri generatori contenuto nel menu ad albero in corrispondenza del nodo Archivi impianti della barra

laterale.

COM_TLR_1

L'archivio Altri generatori si articola in tre sezioni:

1) Progetto: in cui gli elementi da utilizzare nell'ambito del progetto n corso possono essere creati ex novo oppure caricati dalle sezioni "Preferiti", "Standard"

2) Preferiti (Archivio Utente): corrisponde all'archivio "Utente" ovvero la sezione in cui il certificatore trasferisce gli elementi che ha reato ex novo o prelevato dalle altre sezioni in modo da creare un archivio

personalizzato

3) Standard (Archivio interno del software): rappresenta l'archivio interno del programma in cui sono presenti elementi già precompilati

Cliccando sul comando <Generatore> si attiva un nuovo record nella sezione centrale, con descrizione provvisoria.

Nella sezione di destra, in corrispondenza del campo Descrizione si potrà inserire la denominazione desiderata.

Nel campo Tipo occorre indicare che l'elemento in fase di inserimento consiste in un sistema di Teleriscaldamento.

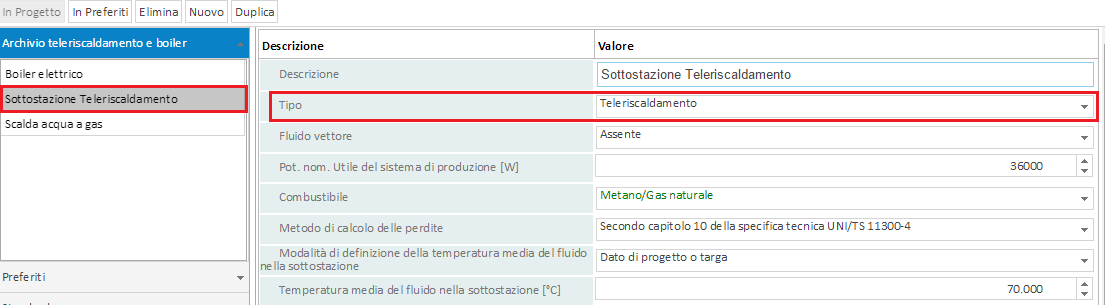

CREAZ_TLR_2

Potenza nominale utile (utilizzata nel calcolo) [W]: inserire il valore della potenza nominale espressa in [W] dello scambiatore della sottostazione.

Combustibile : occorre specificare, tramite l'apposito menu a tendina, il combustibile impiegato dal generatore.

Metodo di calcolo delle perdite: prevede le due opzioni :

1) Fattore di perdita fornito dal costruttore (si attiverà il campo per l'inserimento del valore del parametro espresso in [W / K] comunicato dal gestore della rete di teleriscaldamento). Tale valore sara’ moltiplicato

per la differenza tra la temperatura media del fluido e quella dell’ambiente in cui lo scambiatore e’ installato e quindi per il tempo di funzionamento.

2) Secondo capitolo 10 della specifica UNI/ TS 11300-4 (il fattore di perdita e’ determinato sulla base dei coefficienti C2 e C3 riportati nel Prospetto 32 della norma UNI/TS 11300-4).

Modalità di definizione della temperatura media del fluido nella sottostazione : prevede le tre opzioni

1) Dato di progetto o targa (si attiverà il campo di inserimento della Temperatura media del fluido nella sottostazione [°C] ).

2) Rete ad acqua calda a bassa temperatura ( il programma usa il valore suggerito dal prospetto 34 della norma UNI/TS 11300-4 ovvero 70°C).

3) Rete ad acqua surriscaldata ( il programma usa il valore suggerito dal prospetto 34 della norma UNI/TS 11300-4 ovvero 90°C).
