ARCHIVIO STRUTTURE
Per accedere all'archivio di definizione dei materiali di progetto occorre cliccare sulla voce Strutture contenuto nel menu ad albero in corrispondenza del nodo Archivi edificio della barra laterale.
L'archivio è articolato in tre sezioni:
- archivio Progetto, nell'ambito del quale si creano nuovi elementi o si importano elementi presenti nella sezione "Preferiti" o "Standard"
- archivio Preferiti, nell'ambito del quale l'utente può importare elementi creati nella sezione "Progetto" in modo da creare un proprio database personalizzato da richiamare anche nell'ambito di altri progetti
- archivio Standard, nell'ambito del quale il software elenca una serie di strutture già precompilate derivanti da normativa

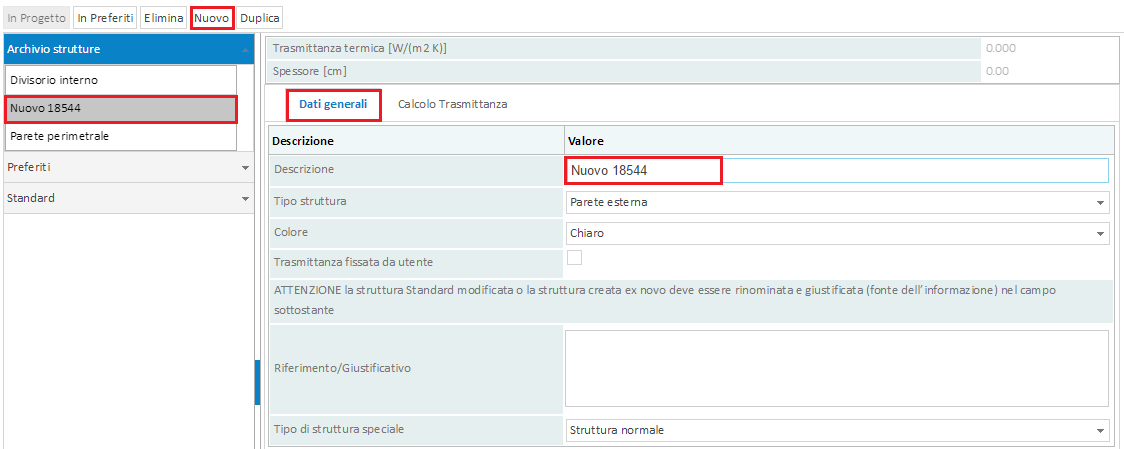

L'inserimento di una nuova struttura avviene premendo sul tasto "Struttura" : viene aggiunto un nuovo record all'interno della sezione di sinistra "Archivio strutture" con denominazione alfanumerica provvisoria.
All'interno della scheda Dati generali si indicheranno:
- Descrizione : in tale campo è possibile attribuire alla struttura la denominazione desiderata in luogo di quella provvisoria assegnata dal software.
- Tipo struttura : la scelta prevede le opzioni Parete esterna, Parete interna, Pavimento interno, Pavimento esterno, Soffitto esterno, Soffitto interno ed influisce sui valori della Resistenza termica superficiale
esterna (Rse) e Resistenza termica superficiale interna (Rsi) adottate nel caso di valutazione analitica della trasmittanza della stratigrafia.
- Colore : permette di impostare il valore del fattore di assorbimento solare della parete opaca secondo le tre opzioni Chiaro (= 0,3), Medio (=0,6), Scuro (=0,9), in conformità a quanto definito dal par. 14.2 della
UNI/TS 11300-1:2014.

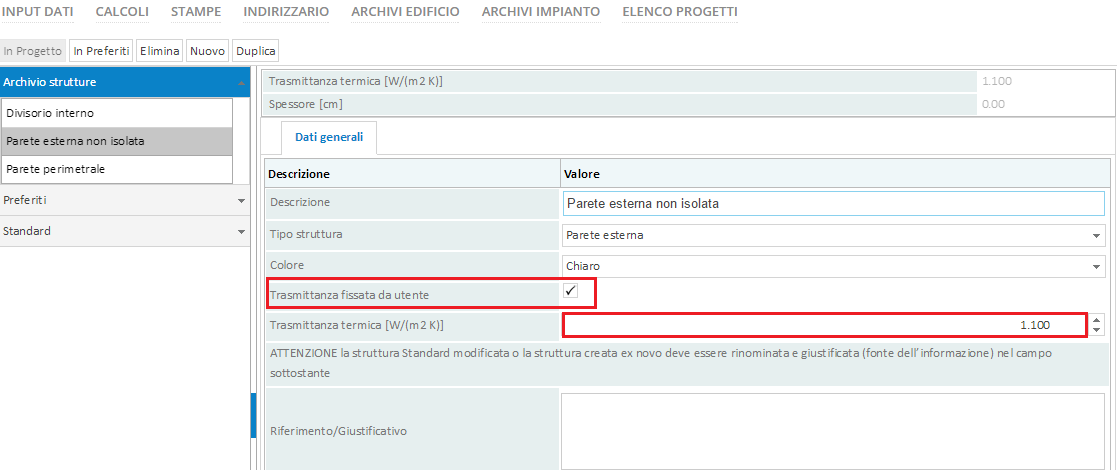

- Trasmittanza da prospetto, da produttore o nota : ponendo il segno di spunta in corrispondenza di tale voce, l'utente può inserire direttamente il valore della trasmittanza complessiva della struttura senza specificarne
la stratigrafia.
Il valore dev'essere inserito nel campo immediatamente sottostante.
N.B.: imponendo il valore di trasmittanza termica anche per una sola struttura di progetto, occorre assicurarsi di operare in presenza del calcolo forfettario della capacità termica del fabbricato (impostato in automatico in caso di Valutazione standard (edifici esistenti) nei Dati Generali di progetto o da specificare a cura dell'utente in caso di Valutazione mista (Edifici ristrutturati). |
Spessore [cm] : occorre indicare lo spessore della struttura di cui si è fissato il valore di trasmittanza
Fonte trasmittanza . occorre indicare la fonte da cui è stata desunta il valore della trasmittanza termica imposta da utente; le opzioni disponibili sono : 1) Prospetto, 2) Progetto, 3) Da produttore
Riassumendo una struttura può essere definita in due modi: 1) Trasmittanza fissata dall'utente oppure 2) Trasmittanza calcolata.
In questo secondo caso (assenza del segno di spunta in corrispondenza della voce Trasmittanza fissata da utente), si dovrà procedere alla definizione della stratigrafia, materiale per materiale, all'interno della
scheda Composizione.

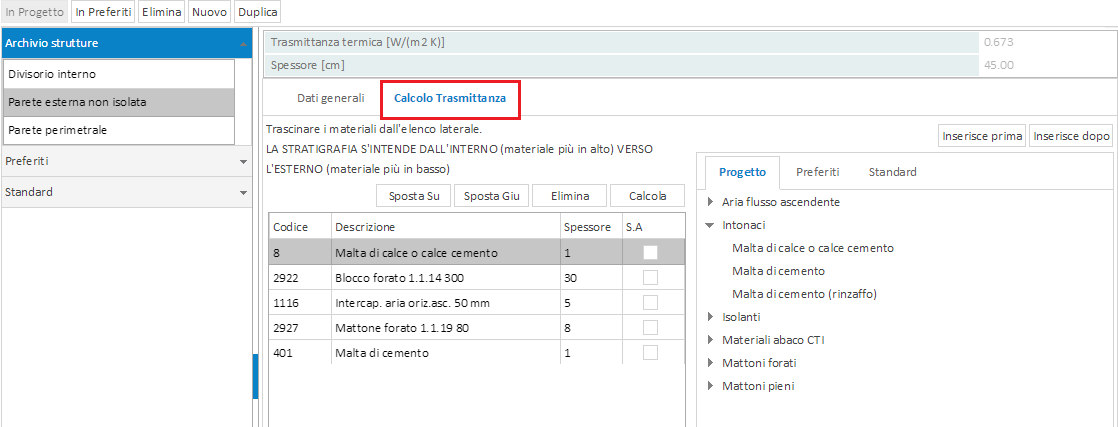

La scheda appare come mostrata nell'immagine sottostante. In essa distinguiamo la parte centrale che contiene la lista dei materiali componenti la struttura e la sezione di destra, che mostra la lista dei materiali
di progetto (Archivio Materiali).
Per aggiungere un materiale alla lista occorre cliccare sull'elemento desiderato all'interno delle liste Progetto, Preferiti o Standard nella sezione dedicata all'Archivio Materiali e quindi trascinare il tasto "Grip" nell'area centrale della stratigrafia .
La posizione nella quale il materiale è inserito dipende dalla posizione in cui avviene il rilascio del materiale stesso. Se il rilascio avviene nella parte in basso (fuori dalla griglia) il materiale è posizionato subito
dopo lo strato selezionato al momento.
Se invece la posizione di rilascio è all'interno della griglia, la posizione è quella subito sotto il materiale che si trova nella posizione del rilascio. In ogni caso è possibile posizionare correttamente il materiale
usando i pulsanti <Sposta Giu> e <Sposta Su> della sezione centrale .
Per i materiali a spessore variabile, occorre specificarne il valore di spessore [cm] nell'omonima colonna.
In corrispondenza della colonna S.A. (Strato Attivo) occorre indicare lo strato in cui sono posizionati i circuiti di un sistema di pannelli radianti annegati nella struttura di un pavimento o di un soffitto.
In corrispondenza della voce "Tipo di captazione solare" della scheda Dati generali , per le sole strutture a trasmittanza calcolata, è possibile ulteriormente specificare se la parete opaca verticale consiste in una
Struttura normale (voce di default), Parete con isolamento trasparente, una Parete solare ventilata (parete Trombe) oppure una Parete ventilata.

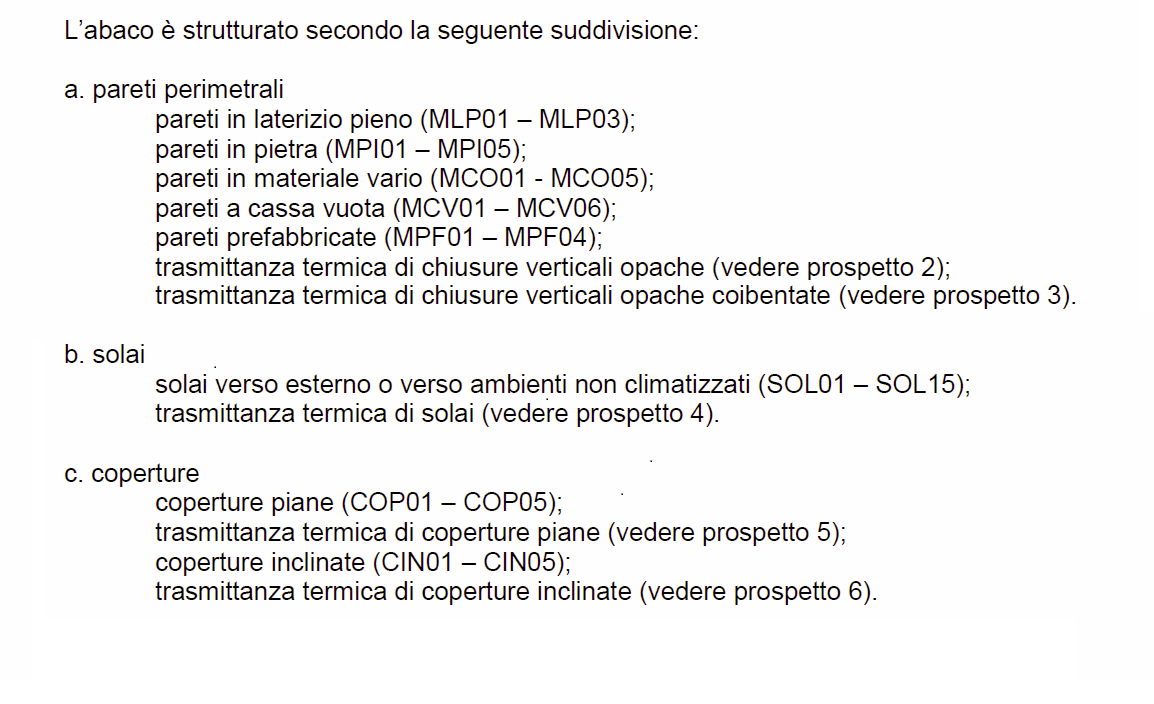

All'interno della sezione "Standard" sono elencate anche le stratigrafie definite nell'abaco della norma UNI/TR 11552, identificate tramite i codici riportati nella seguente immagine:
