ARCHIVIO SERBATOI
Per accedere all'archivio di definizione dei serbatoi di progetto occorre cliccare sulla voce Serbatoi contenuto nel menu ad albero in corrispondenza del nodo Archivi impianti della barra
laterale.
L'archivio Serbatoi si articola in tre sezioni:
1) Progetto: in cui gli elementi da utilizzare nell'ambito del progetto n corso possono essere creati ex novo oppure caricati dalle sezioni "Preferiti", "Standard"
2) Preferiti (Archivio Utente): corrisponde all'archivio "Utente" ovvero la sezione in cui il certificatore trasferisce gli elementi che ha reato ex novo o prelevato dalle altre sezioni in modo da creare un archivio
personalizzato
3) Standard (Archivio interno del software): rappresenta l'archivio interno del programma in cui sono presenti elementi già precompilati
Per inserire un nuovo elemento occorre cliccare sul pulsante "Serbatoio".

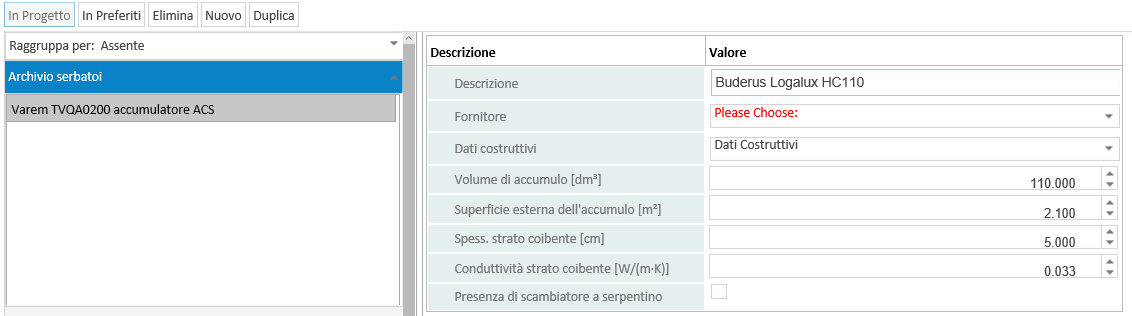

I dati che occorre specificare ai fini del calcolo secondo energetico sono:
1. Dati Costruttivi: la selezione da effettuare in questo caso dipende dai dati che l'utente ha a disposizione per il calcolo delle dispersioni del serbatoio stesso. Nel caso in cui si conoscano tutti i dati costruttivi
(tipo isolante, spessore, superficie di scambio) occorre selezionare Dati Costruttivi, altrimenti occorre selezionare la seconda opzione che è Tramite Valore Dispersione Termica. In questo secondo caso la
maschera si trasforma come mostrato nella figura più in basso.
2. Volume di Accumulo [dm3]: Capacità di accumulo del serbatoio. Tale valore influenza direttamente la capacità di accumulo dell'impianto solare (e quindi della produzione di energia termica) qualora appunto il
serbatoio fosse legato ad un impianto solare.
3. Superficie Esterna dell'Accumulo [m2]: superficie disperdente del serbatoio. Il suo valore influenza direttamente il valore di energia dispersa dall'accumulo. Il dato è da specificare qualora si sia scelto Dati
Costruttivi nel relativo campo.
4. Spessore strato coibente [cm]: Spessore dell'isolante che coibenta il serbatoio.
5. Conduttività strato coibente [W/m K]: il dato è funzione del materiale usato come coibente. I valori della conduttività degli isolanti sono pari o inferiori a 0.04 W/m K
6. Presenza Scambiatore: attivare il check nel caso appunto sia installata la serpentina di scambio. Il programma mostra un campo dove inserire l'efficienza dello scambio.

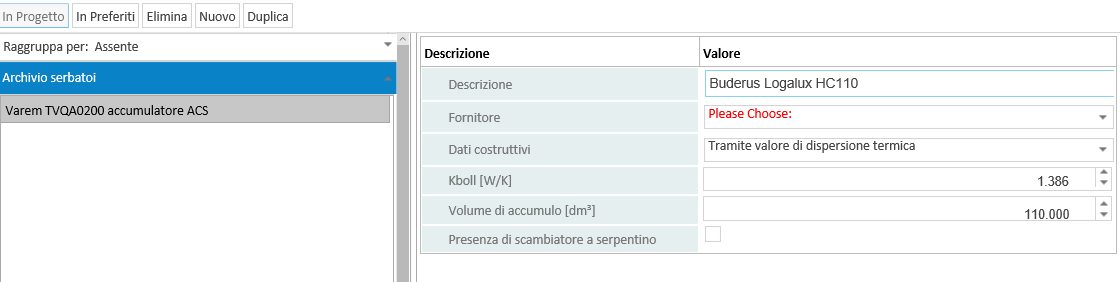

Nel caso in cui la scelta effettuata nel campo Dati Costruttivi sia Tramite Valore di dispersione termica occorre inserire la sola trasmittanza totale Kboll espressa in W/K (vedi immagine sottostante).
