ARCHIVIO PORTE

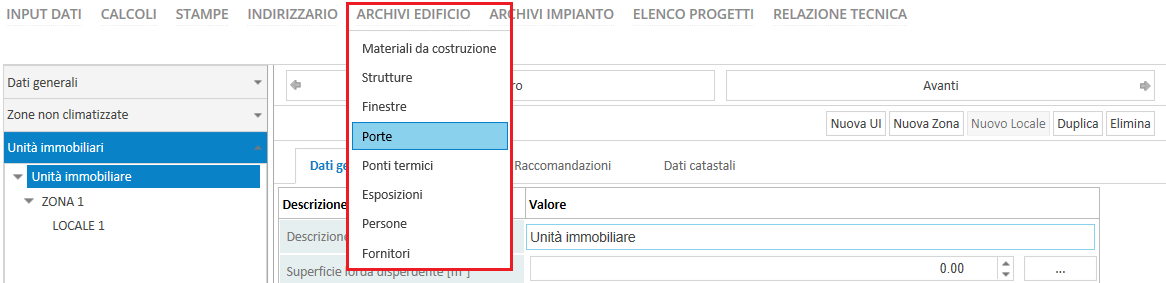

Per accedere all'archivio di definizione delle finestre di progetto occorre cliccare sulla voce Porte contenuto nel menu ad albero in corrispondenza del nodo Archivi edificio della barra laterale.
L'archivio è articolato in tre sezioni:
- archivio Progetto, nell'ambito del quale si creano nuovi elementi o si importano elementi presenti nella sezione "Preferiti" o "Standard"
- archivio Preferiti, nell'ambito del quale l'utente può importare elementi creati nella sezione "Progetto" in modo da creare un proprio database personalizzato da richiamare anche nell'ambito di altri progetti
- archivio Standard, nell'ambito del quale il software elenca una serie di porte già precompilate.
Per inserire un nuovo elemento occorre cliccare sul pulsante "Porta".
Per eliminare un elemento definito in precedenza occorre cliccare sul pulsante "Elimina".
Per creare un nuovo elemento come copia di un elemento preesistente occorre cliccare sul pulsante "Duplica".

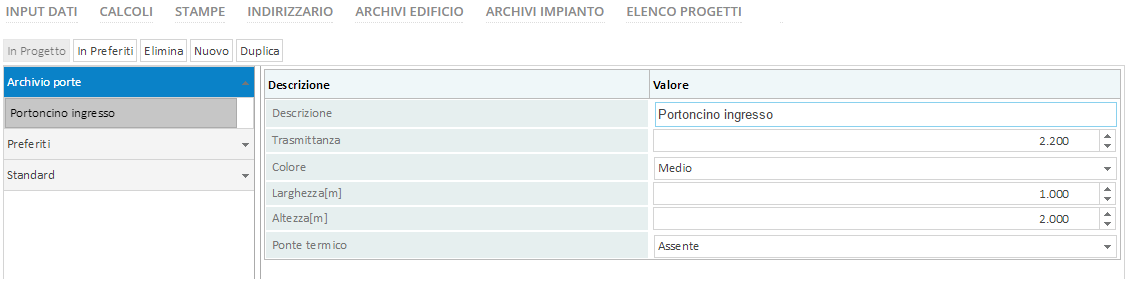

La maschera di input dei dati è mostrata nell'immagine qui di seguito.
I dati da specificare sono i seguenti:
- Descrizione: occorre inserire la denominazione della porta.
- Trasmittanza termica del serramento: trasmittanza della porta da inserire in W/m2 K
- Altezza [m]:
altezza della porta.
- Larghezza [m]: larghezza della porta
- Colore della finitura esterna: permette di impostare il valore del fattore di assorbimento solare della componente opaca secondo le tre opzioni Chiaro (= 0,3), Medio (=0,6), Scuro (=0,9), in conformità a quanto definito
dal par. 14.2 della UNI/TS 11300-1:2014.
- Ponte termico: selezionare il ponte termico da associare alla porta direttamente dal menu a tendina che ripropone l'archivio dei ponti termici.
