ARCHIVIO PONTI TERMICI

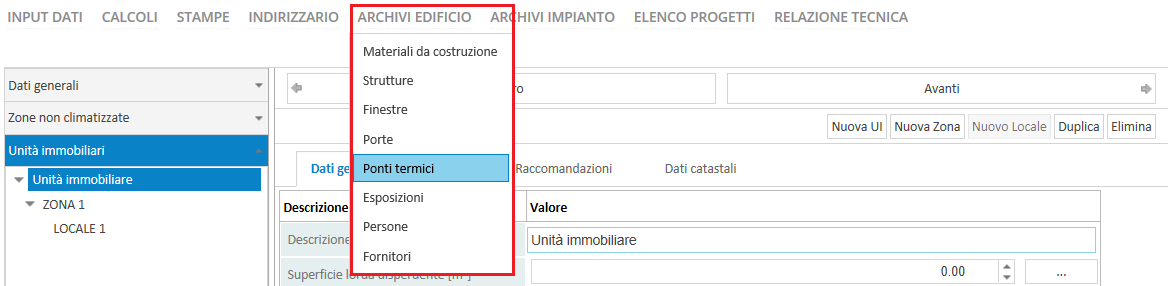

Per accedere all'archivio di definizione dei ponti termici di progetto occorre cliccare sulla voce Ponti termici contenuto nel menu a tendina associato alla voce ARCHIVI EDIFICI della barra dei comandi superiore.

L'archivio dei ponti termici consente la creazione dei ponti termici secondo l'abaco prodotto da CESTEC SPA, ANCE Lombardia e il Politecnico di Milano.

Tale abaco è basato sulle norme UNI EN ISO 10211:2008, UNI EN ISO 6946:2008 e UNI EN ISO 14683:2008; esso consente la definzione di tutte le tipologie di ponti termici con la sola eccezione dei ponti del tipo "Pavimenti controterra" e "Pavimenti su vespaio aerato" per i quali l'utente deve imporre il valore di Psi reperito da altra fonte (abachi conformi alla UNI EN ISO 14683:2008 ).

CREAZ_PONT_TER_1

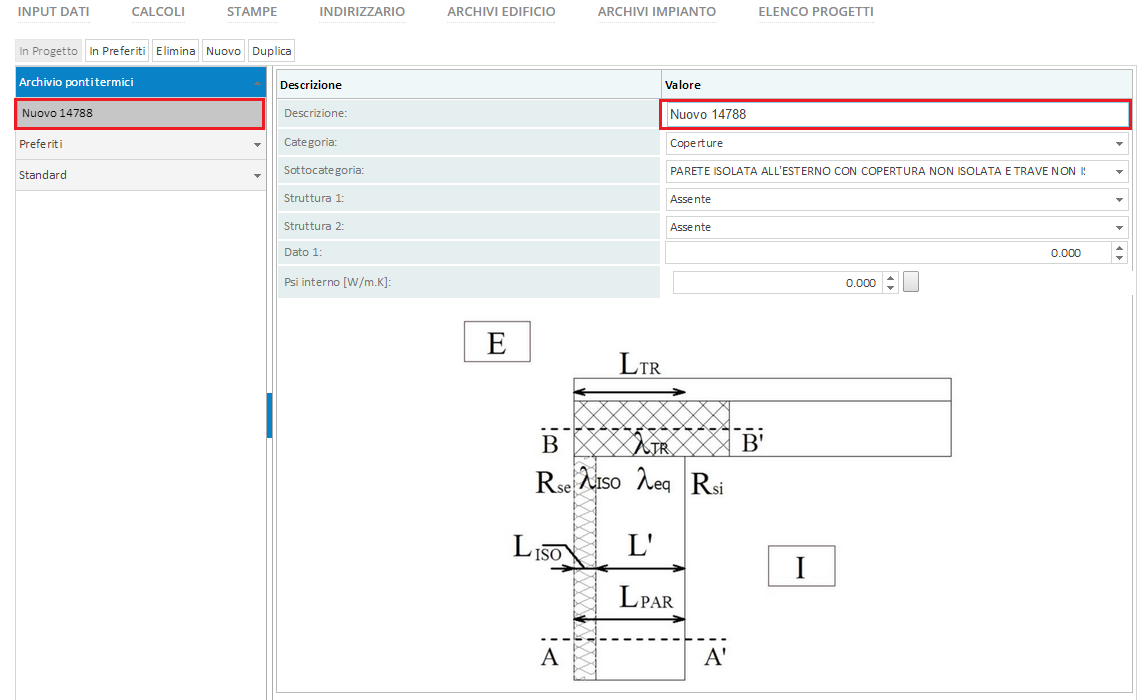

Per creare un nuovo elemento all'interno dell'archivio selezioniamo la voce Archivio ponti termici nella parte superiore della colonna di sinistra e quindi clicchiamo sul pulsante <Nuovo> nel menu comandi dell'Archivio stesso; verrà aggiunto un nuovo elemento con denominazione alfanumerica provvisoria.

CREAZ_PONT_TER_2

I dati di carattere generale e presenti per ogni tipologia di ponte termico sono i seguenti:

- Descrizione del ponte : descrizione qualitativa sintetica del ponte termico;

- Categoria: vengono elencate le tipologie di ponte termico previste all'interno dell'abaco

- Sottocategoria : in base alla scelta operata nel campo precedente, vengono mostrate le caratterizzazioni specifiche della famiglia di ponti termici selezionata

Altri campi di input potranno essere visibili a seconda della "Categoria" di ponte termico selezionata. Di seguito si elencheranno, in base alle varie categorie, quali sono gli ulteriori campi di input visibili:

CATEGORIA

SOTTOCATEGORIA

CAMPI DI INPUT VARIABILI

Angoli interni

ANGOLO RIENTRANTE ISOLATO DALL'INTERNO CON PILASTRO

ANGOLO RIENTRANTE ISOLATO ALL'ESTERNO CON PILASTRO

ANGOLO RIENTRANTE ISOLATO IN MEZZERIA CON PILASTRO

ANGOLO RIENTRANTE NON ISOLATO CON PILASTRO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).
Struttura pilastro: selezionare in questo campo la struttura del pilastro tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del pilastro creato in archivio e sulla base di essa determina un valore di conduttanza termica, λPIL, unico (come se il pilastro fosse costituito da un unico materiale omogeneo) così come indicato nello schema rappresentativo del ponte termico. Questo unico valore di conduttanza termica viene utilizzato per calcolare il valore di trasmittanza termica equivalente, UPIL, impiegato nell’algoritmo di calcolo.

ANGOLO RIENTRANTE ISOLATO DALL'INTERNO CON PILASTRO ISOLATO

ANGOLO RIENTRANTE ISOLATO ALL'ESTERNO CON PILASTRO ISOLATO

ANGOLO RIENTRANTE ISOLATO IN MEZZERIA CON PILASTRO ISOLATO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).
Struttura pilastro: selezionare in questo campo la struttura del pilastro tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del pilastro creato in archivio e sulla base di essa determina un valore di conduttanza termica, λPIL, unico (come se il pilastro fosse costituito da un unico materiale omogeneo più l'isolamento) così come indicato nello schema rappresentativo del ponte termico. Il materiale omogeneo equivalente e l'isolante vengono utilizzati per calcolare il valore di trasmittanza termica equivalente, UPIL, impiegato nell’algoritmo di calcolo.

ANGOLO RIENTRANTE ISOLATO DALL'INTERNO SENZA PILASTRO

ANGOLO RIENTRANTE ISOLATO ALL'ESTERNO SENZA PILASTRO

ANGOLO RIENTRANTE ISOLATO IN MEZZERIA SENZA PILASTRO

ANGOLO RIENTRANTE NON ISOLATO SENZA PILASTRO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).

Angoli esterni

ANGOLO SPORGENTE ISOLATO DALL'ESTERNO CON PILASTRO

ANGOLO SPORGENTE ISOLATO ALL'INTERNO CON PILASTRO

ANGOLO SPORGENTE ISOLATO IN MEZZERIA CON PILASTRO

ANGOLO SPORGENTE NON ISOLATO CON PILASTRO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).
Struttura pilastro: selezionare in questo campo la struttura del pilastro tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del pilastro creato in archivio e sulla base di essa determina un valore di conduttanza termica, λPIL, unico (come se il pilastro fosse costituito da un unico materiale omogeneo) così come indicato nello schema rappresentativo del ponte termico. Questo unico valore di conduttanza termica viene utilizzato per calcolare il valore di trasmittanza termica equivalente, UPIL, impiegato nell’algoritmo di calcolo.

ANGOLO SPORGENTE ISOLATO DALL'ESTERNO CON PILASTRO ISOLATO

ANGOLO SPORGENTE ISOLATO ALL'INTERNO CON PILASTRO ISOLATO

ANGOLO SPORGENTE ISOLATO IN MEZZERIA CON PILASTRO ISOLATO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).
Struttura pilastro: selezionare in questo campo la struttura del pilastro tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del pilastro creato in archivio e sulla base di essa determina un valore di conduttanza termica, λPIL, unico (come se il pilastro fosse costituito da un unico materiale omogeneo più l'isolamento) così come indicato nello schema rappresentativo del ponte termico. Il materiale omogeneo equivalente e l'isolante vengono utilizzati per calcolare il valore di trasmittanza termica equivalente, UPIL, impiegato nell’algoritmo di calcolo.

ANGOLO SPORGENTE ISOLATO DALL'ESTERNO SENZA PILASTRO

ANGOLO SPORGENTE ISOLATO ALL'INTERNO SENZA PILASTRO

ANGOLO SPORGENTE ISOLATO IN MEZZERIA SENZA PILASTRO

ANGOLO SPORGENTE NON ISOLATO SENZA PILASTRO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).

Parete - balcone

PARETE ESTERNA ISOLATA ALL'ESTERNO CON BALCONE NON ISOLATO

PARETE ESTERNA ISOLATA IN MEZZERIA CON BALCONE NON ISOLATO

PARETE ESTERNA ISOLATA ALL'ESTERNO CON BALCONE ISOLATO COMPLETAMENTE

PARETE ESTERNA ISOLATA ALL'ESTERNO CON BALCONE ISOLATO SOPRA E SOTTO IL PIANO DI CALPESTIO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della parete, UPAR.
Struttura trave: selezionare in questo campo la struttura del balcone tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del balcone per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica della trave, UTR. La stratigrafia deve essere composta considerando il balcone una struttura orizzontale. Qualunque sia la configurazione dell’oggetto creato in archivio, l’unica proprietà utilizzata nel calcolo è la sua trasmittanza termica.

PARETE ESTERNA ISOLATA ALL'INTERNO CON BALCONE NON ISOLATO

PARETE ESTERNA ISOLATA ALL'ESTERNO CON BALCONE ISOLATO SUL PIANO DI CALPESTIO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).
Struttura trave: selezionare in questo campo la struttura del balcone tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del balcone per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica della trave, UTR. La stratigrafia deve essere composta considerando il balcone una struttura orizzontale. Qualunque sia la configurazione dell’oggetto creato in archivio, l’unica proprietà utilizzata nel calcolo è la sua trasmittanza termica.

PARETE ESTERNA NON ISOLATA CON BALCONE NON ISOLATO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della parete, UPAR.

Compluvio

COMPLUVIO ISOLATO ESTERNAMENTE

COMPLUVIO ISOLATO INTERNAMENTE

COMPLUVIO NON ISOLATO

Struttura falda: selezionare in questo campo la tipologia di falda di copertura tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della falda per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della falda, USOL, ed il suo spessore, LSOL.
Inclinazione [gradi]: inserire il valore dell'inclinazione della falda in gradi.

Displuvio

DISPLUVIO ISOLATO ESTERNAMENTE

DISPLUVIO ISOLATO INTERNAMENTE

DISPLUVIO NON ISOLATO

Struttura falda: selezionare in questo campo la tipologia di falda di copertura tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della falda per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della falda, USOL, ed il suo spessore, LSOL.
Inclinazione [gradi]: inserire il valore dell'inclinazione della falda in gradi.

Parete - tetto piano

PARETE ISOLATA ALL'ESTERNO CON COPERTURA NON ISOLATA E TRAVE NON ISOLATA

PARETE ISOLATA ALL'INTERNO CON COPERTURA NON ISOLATA E TRAVE NON ISOLATA

PARETE ISOLATA IN MEZZERIA CON COPERTURA NON ISOLATA E TRAVE NON ISOLATA

PARETE ISOLATA ALL'ESTERNO CON COPERTURA ISOLATA E TRAVE NON ISOLATA

PARETE ISOLATA ALL'INTERNO CON COPERTURA ISOLATA E TRAVE NON ISOLATA

PARETE ISOLATA IN MEZZERIA CON COPERTURA ISOLATA E TRAVE NON ISOLATA

PARETE ISOLATA ALL'ESTERNO CON COPERTURA ISOLATA E TRAVE ISOLATA

PARETE ISOLATA IN MEZZERIA CON COPERTURA ISOLATA, TRAVE NON ISOLATA E PARAPETTO ISOLATO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).
Struttura trave: selezionare in questo campo la struttura del balcone tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del balcone per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica della trave, UTR. La stratigrafia deve essere composta considerando il balcone una struttura orizzontale. Qualunque sia la configurazione dell’oggetto creato in archivio, l’unica proprietà utilizzata nel calcolo è la sua trasmittanza termica.

PARETE NON ISOLATA CON COPERTURA NON ISOLATA E TRAVE NON ISOLATA

PARETE NON ISOLATA CON COPERTURA ISOLATA E TRAVE NON ISOLATA

PARETE ISOLATA ALL'ESTERNO CON COPERTURA NON ISOLATA, TRAVE ISOLATA E PARAPETTO ISOLATO

PARETE ISOLATA ALL'ESTERNO CON COPERTURA ISOLATA, TRAVE ISOLATA E PARAPETTO ISOLATO

PARETE ISOLATA IN MEZZERIA CON COPERTURA NON ISOLATA, TRAVE NON ISOLATA E PARAPETTO ISOLATO

PARETE ISOLATA IN MEZZERIA CON COPERTURA NON ISOLATA, TRAVE ISOLATA E PARAPETTO ISOLATO

PARETE ISOLATA IN MEZZERIA CON COPERTURA ISOLATA, TRAVE ISOLATA E PARAPETTO ISOLATO

PARETE NON ISOLATA CON COPERTURA NON ISOLATA, TRAVE NON ISOLATA E PARAPETTO NON ISOLATO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).

PARETE ISOLATA ALL'INTERNO CON COPERTURA NON ISOLATA, TRAVE NON ISOLATA E PARAPETTO ISOLATO

PARETE ISOLATA ALL'INTERNO CON COPERTURA ISOLATA, TRAVE NON ISOLATA E PARAPETTO ISOLATO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, ed il suo spessore, LPAR).
Struttura trave: selezionare in questo campo la struttura del balcone tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del balcone per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica della trave, UTR. La stratigrafia deve essere composta considerando il balcone una struttura orizzontale. Qualunque sia la configurazione dell’oggetto creato in archivio, l’unica proprietà utilizzata nel calcolo è la sua trasmittanza termica.

Parete interna - parete esterna

PARETE ESTERNA ISOLATA ALL'ESTERNO CON PARETE INTERNA

PARETE ESTERNA ISOLATA IN MEZZERIA CON PARETE INTERNA

PARETE ESTERNA NON ISOLATA CON PARETE INTERNA

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della parete, UPAR.
Struttura parete interna: selezionare in questo campo la struttura della parete interna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del balcone per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero lo spessore della parete, LPIN.

PARETE ESTERNA ISOLATA ALL'INTERNO CON PARETE INTERNA

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).
Struttura parete interna: selezionare in questo campo la struttura della parete interna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del balcone per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero lo spessore della parete, LPIN.

Parete - pilastro

PARETE ESTERNA ISOLATA ALL'ESTERNO CON PILASTRO NON ISOLATO

PARETE ESTERNA ISOLATA ALL'INTERNO CON PILASTRO NON ISOLATO

PARETE ESTERNA ISOLATA IN MEZZERIA CON PILASTRO NON ISOLATO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della parete, UPAR.
Struttura pilastro: selezionare in questo campo la struttura del pilastro tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del pilastro per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica del pilastro, UPIL. La stratigrafia deve essere composta nella direzione del flusso termico. Qualunque sia la configurazione dell’oggetto creato in archivio, l’unica proprietà utilizzata nel calcolo è la sua trasmittanza termica.
Spessore pilastro [m]: digitare il valore dello spessore del pilastro, SPIL, inteso perpendicolarmente alla direzione del flusso termico.

PARETE ESTERNA NON ISOLATA CON PILASTRO NON ISOLATO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la conducibilità equivalente, λeq.
Spessore pilastro [m]: digitare il valore dello spessore del pilastro, SPIL, inteso perpendicolarmente alla direzione del flusso termico.

PARETE ESTERNA ISOLATA IN MEZZERIA CON PILASTRO ISOLATO ALL'ESTERNO

PARETE ESTERNA ISOLATA IN MEZZERIA CON PILASTRO ISOLATO ALL'INTERNO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo (i dati utilizzati nell’algoritmo sono la trasmittanza della parete, UPAR, e la conducibilità equivalente, λeq).
Struttura pilastro: selezionare in questo campo la struttura del pilastro tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del pilastro per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica del pilastro, UPIL. La stratigrafia deve essere composta nella direzione del flusso termico. Qualunque sia la configurazione dell’oggetto creato in archivio, l’unica proprietà utilizzata nel calcolo è la sua trasmittanza termica.

PARETE ESTERNA ISOLATA ALL'ESTERNO CON PILASTRO ISOLATO ALL'ESTERNO

PARETE ESTERNA ISOLATA ALL'INTERNO CON PILASTRO ISOLATO ALL'INTERNO

Qualunque sia la tipologia delle strutture che partecipano alla formazione di questo ponte termico, la sua trasmittanza termica lineare è sempre nulla.

Parete - serramento

SERRAMENTO IN MEZZERIA SU PARETE ISOLATA ALL'ESTERNO

SERRAMENTO IN MEZZERIA SU MAZZETTA NON ISOLATA, PARETE ISOLATA IN MEZZERIA

SERRAMENTO IN MEZZERIA SU PARETE ISOLATA NON ISOLATA

SERRAMENTO A FILO INTERNO SU PARETE ISOLATA ALL'ESTERNO

SERRAMENTO A FILO INTERNO SU PARETE ISOLATA ALL'INTERNO

SERRAMENTO A FILO INTERNO SU PARETE ISOLATA IN MEZZERIA

SERRAMENTO A FILO INTERNO SU MAZZETTA NON ISOLATA, PARETE ISOLATA IN MEZZERIA

SERRAMENTO A FILO INTERNO SU PARETE NON ISOLATA

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della parete, UPAR, e la conducibilità termica equivalente, λeq.
Struttura telaio: selezionare in questo campo la struttura del telaio tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del telaio per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica del telaio, UTEL. Qualunque sia la configurazione dell’oggetto creato in archivio, l’unica proprietà utilizzata nel calcolo è la sua trasmittanza termica.

SERRAMENTO IN MEZZERIA SU PARETE ISOLATA ALL'INTERNO

SERRAMENTO IN MEZZERIA SU PARETE ISOLATA ALL'INTERNO, CON RISVOLTO DELL'ISOLANTE

SERRAMENTO A FILO ESTERNO SU PARETE ISOLATA ALL'INTERNO

SERRAMENTO A FILO ESTERNO SU PARETE ISOLATA ALL'INTERNO, CON RISVOLTO DELL'ISOLANTE

SERRAMENTO A FILO ESTERNO SU PARETE ISOLATA IN MEZZERIA

SERRAMENTO A FILO ESTERNO SU MAZZETTA NON ISOLATA, PARETE ISOLATA IN MEZZERIA

SERRAMENTO A FILO ESTERNO SU PARETE NON ISOLATA

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della parete, UPAR, e la conducibilità termica equivalente, λeq.

SERRAMENTO IN MEZZERIA SU PARETE ISOLATA IN MEZZERIA

SERRAMENTO A FILO ESTERNO SU PARETE ISOLATA ALL'ESTERNO

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della parete, UPAR, e la conducibilità termica equivalente, λeq.
Struttura telaio: selezionare in questo campo la struttura del telaio tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del telaio per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica del telaio, UTEL, ed il suo spessore, LTEL.

SERRAMENTO A FILO INTERNO SU PARETE ISOLATA ALL'ESTERNO, CON RISVOLTO DELL'ISOLANTE

Struttura telaio: selezionare in questo campo la struttura del telaio tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia del telaio per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica del telaio, UTEL. Qualunque sia la configurazione dell’oggetto creato in archivio, l’unica proprietà utilizzata nel calcolo è la sua trasmittanza termica.

Parete - solaio

PARETE ISOLATA ALL'ESTERNO CON SOLAIO E TRAVE NON ISOLATA

PARETE ISOLATA ALL'INTERNO CON SOLAIO E TRAVE NON ISOLATA

PARETE ISOLATA IN MEZZERIA CON SOLAIO E TRAVE NON ISOLATA

PARETE ISOLATA IN MEZZERIA CON SOLAIO E TRAVE ISOLATA

PARETE ISOLATA ALL'INTERNO CON SOLAIO E TRAVE ISOLATA

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della parete, UPAR, e la conducibilità termica equivalente, λeq.
Struttura trave: selezionare in questo campo la struttura della trave tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della trave per estrarne i dati necessari per applicare l'algoritmo di calcolo, ovvero la trasmittanza termica della trave, UTR. La stratigrafia deve essere composta considerando la trave una struttura orizzontale. Qualunque sia la configurazione dell’oggetto creato in archivio, l’unica proprietà utilizzata nel calcolo è la sua trasmittanza termica.

PARETE NON ISOLATA CON SOLAIO E TRAVE NON ISOLATA

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero lo spessore della parete, LPAR, e la conducibilità termica equivalente, λeq.

PARETE ISOLATA ALL'ESTERNO CON SOLAIO E TRAVE ISOLATA

Struttura parete: selezionare in questo campo la tipologia di parete esterna tra quelle presenti in archivio strutture opache. Il software legge la stratigrafia della parete per estrarne i dati necessari per applicare l’algoritmo di calcolo, ovvero la trasmittanza della parete, UPAR, e la conducibilità termica equivalente, λeq.
Spessore solaio: digitare in questo campo lo spessore del solaio, LSOL.

Nota. Il software è in grado di leggere la stratigrafia delle strutture selezionate e di individuare l'eventuale presenza di un isolante. In particolare vengono individuati come isolanti quei materiali aventi una conducibilità termica non superiore a 0,06 W/(m K).

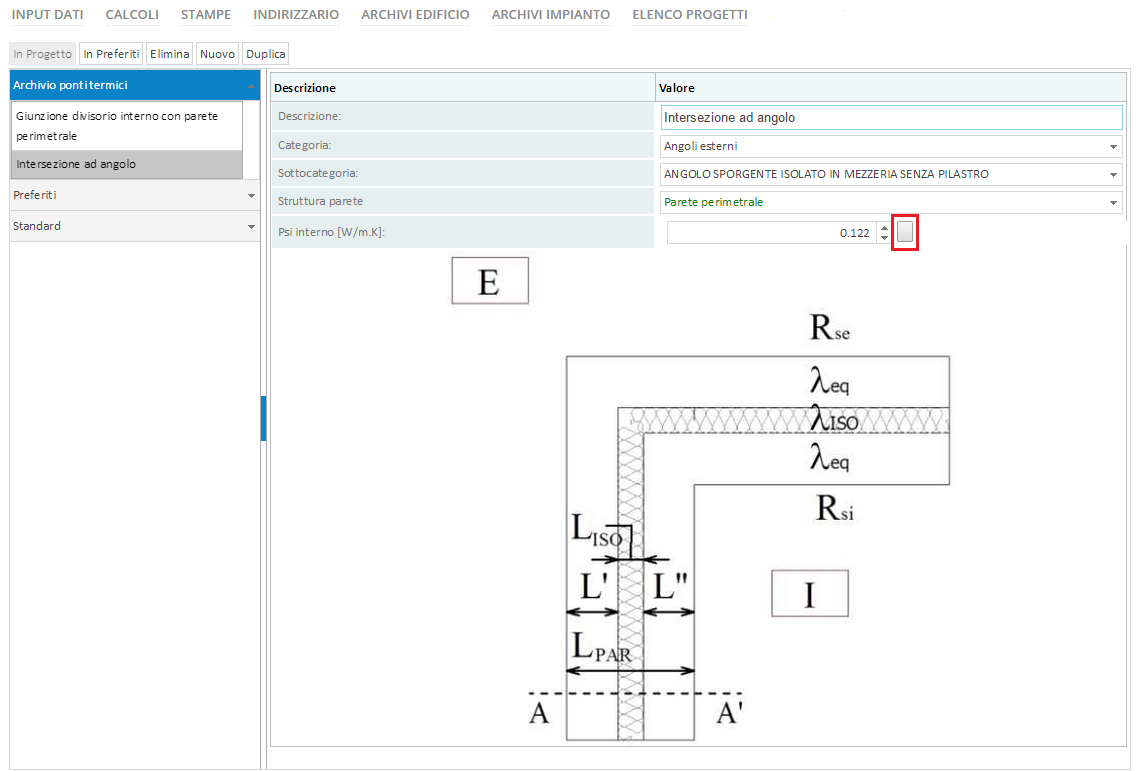

Completato l'inserimento dei dati di caratterizzazione della giunzione, si potrà ottenere il valore di PSI risultante cliccando sull'apposito tasto:

CREAZ_PONT_3B

Per ulteriori approndimenti sulla modalità di creazione dei ponti termici è possibile consultare la documentazione disponibile sul sito del CENED.
