ARCHIVIO FINESTRE

Per accedere all'archivio di definizione delle finestre di progetto occorre cliccare sulla voce Finestre contenuto nel menu ad albero in corrispondenza del nodo Archivi edificio della barra laterale.

L'archivio è articolato in tre sezioni:

- archivio Progetto, nell'ambito del quale si creano nuovi elementi o si importano elementi presenti nella sezione "Preferiti" o "Standard"

- archivio Preferiti, nell'ambito del quale l'utente può importare elementi creati nella sezione "Progetto" in modo da creare un proprio database personalizzato da richiamare anche nell'ambito di altri progetti

- archivio Standard, nell'ambito del quale il software elenca una serie di finestre già precompilate.

Per inserire un nuovo elemento occorre cliccare sul pulsante "Finestra".

Per eliminare un elemento definito in precedenza occorre cliccare sul pulsante "Elimina".

Per creare un nuovo elemento come copia di un elemento preesistente occorre cliccare sul pulsante "Duplica".

La maschera dell'archivio delle finestre presenta due schede: 1) Dati Generali e 2) Aggetti.

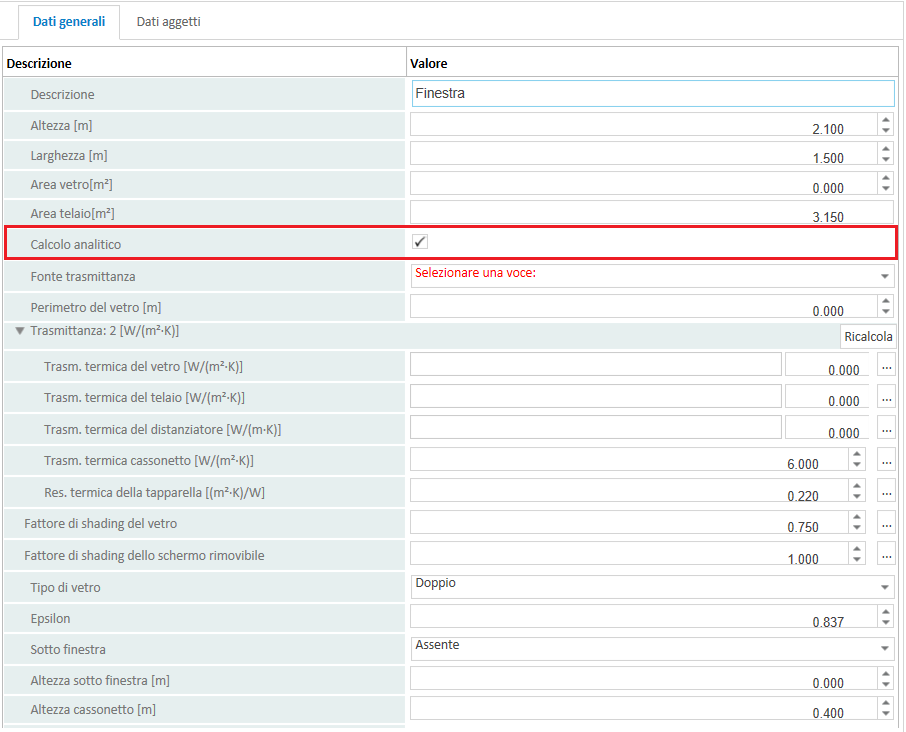

Dati generali

Tale scheda contiene i dati funzionali alla determinazione (o all'inserimento del valore puntuale) della trasmittanza termica del serramento e consente l'inserimento dei parametri (fattori solari) per la determinazione

degli apporti solari diretti e diffusi su elementi trasparenti.

I dati da impostare in questa scheda sono i seguenti:

- Descrizione: occorre inserire la denominazione del serramento.

- Altezza [m]: altezza del serramento, al lordo del telaio.

- Larghezza [m]: larghezza del serramento, al lordo del telaio.

- Area vetro [m²] : occorre inserire la superficie della componente trasparente del serramento

- Area telaio [m²] : viene determinata per differenza tra area totale della finestra ed area del vetro

- Fonte trasmittanza : in caso di calcolo analitico della trasmittanza del serramento, è possibile dichiarare la fonte adottata per l'inserimento dei valori di trasmittanza del vetro, del telaio e del distanziatore. Le

tre opzioni sono :

1) Prospetto ovvero valori desunti da norma UNI/TS 11300-1:2014, riprodotti nei wizard associati ai singoli componenti del serramento),

2) Progetto ovvero valori inputati dal certificatore su indicazione del progettista (solo nel contesto di un nuovo serramento),

3) Produttore ovvero valori inputati dal certificatore e desunti da catalogo del produttore.

- Calcolo Analitico: attivando il relativo check, la trasmittanza del serramento sarà calcolata come media pesata delle trasmittanze del Vetro, Telaio, Distanziatore secondo UNI EN ISO 10077-1:2018.

Disattivando tale check , in corrispondenza del campo Trasmittanza termica del serramento [W/m² K], l'utente può inserire direttamente la trasmittanza totale del serramento ( in caso di serramento certificato,

si consiglia l'utilizzo di tale funzione).

- Trasmittanza termica del serramento [W/m² K] : in corrispondenza di tale campo si inserisce il valore di trasmittanza termica dell'intero serramento così come certificato dal produttore; tale campo è

presente solo se il calcolo della trasmittanza non è di tipo analitico .

- Perimetro del vetro: il valore è usato per determinare l'apporto del distanziatore alla trasmittanza totale (solo in caso di calcolo analitico).

- Trasmittanza: (campo di sola lettura) riporta il valore della trasmittanza totale del serramento. Su tale riga è posto il pulsante <Ricalcola> che consente l'aggiornamento del valore di Uw ogniqualvolta si

modifichi uno dei parametri che contribuiscono alla determinazione della trasmittanza stessa (solo se è attivato il Calcolo analitico);

- Trasm. del Vetro: è la trasmittanza della parte vetrata del serramento. Per valori standard accedere alla maschera di aiuto tramite pulsante posto alla destra di tale campo. In tale maschera selezionare il tipo di

vetro e poi eseguire doppio-click sul valore della tramistanza da usare in funzione della composizione (doppio vetro, triplo vetro e tipo di gas) (solo se è attivato il Calcolo analitico).

- Trasm. Termica Telaio: è la trasmittanza del telaio del serramento. Per valori standard utilizzare il wizard cui si accede tramite pulsante posto alla destra di tale campo. Una volta nel wizard occorre eseguire

doppio-click sul valore che si vuole utilizzare in funzione del tipo di materiale e delle sue caratteristiche; (solo se è attivato il Calcolo analitico).

- Trasm. Termica distanziatore: è la trasmittanza del distanziatore dei vetri (doppio-vetro). Per valori standard utilizzare il wizard cui si accede tramite pulsante posto alla destra di tale campo. Una volta nel

wizard occorre eseguire doppio-click sul valore che si vuole utilizzare in funzione del tipo di materiale e delle sue caratteristiche; (solo se è attivato il Calcolo analitico).

- Resistenza Termica Tapparella [m²K/W]: se si vuole tenere conto della presenza di una chiusura esterna (avvolgibili o ante piene), la trasmittanza termica complessiva Uws, dovuta all'insieme formato da

componente finestrato + chiusura, deve essere calcolata con la [7] della UNI EN ISO 10077-1:2018, nella quale compare la grandezza R [m² K / W] , che esprime la resistenza termica aggiuntiva dovuta alla

chiusura stessa e allo strato d'aria racchiuso tra la finestra e la chiusura.

Cliccando sul pulsante con i tre punti, posto a destra del campo di input, si apre un menu dal quale è possibile selezionare la configurazione desiderata ed adottarla facendo doppio clic sulla riga che contiene

l'opzione di interesse. Tale menu è stato realizzato prendendo come riferimento la norma sopra citata. cambiando tale valore la trasmittanza del serramento non varia ma la procedura di calcolo tiene

automaticamente conto di tale valore;

- Tipo di vetro : prevede tre voci Semplice, Doppio, Triplo e consente di definire il fattore di esposizione Fw del componente trasparente secondo quanto previsto dal prospetto 20 della UNI/TS 11300-1:2014.

Trasmittanza energia solare totale (ggl,n) [0..1]: è il fattore di ombreggiamento dovuto al solo vetro. Per valori standard si può utilizzare il wizard a disposizione tramite il pulsante posto a

destra del campo di input (valori desunti dal prospetto B.5 della UNI/TS 11300-1:2014). Tale valore influisce direttamente sull'energia solare per irraggiamento diretto e diffuso entrate in ambiente.

Il valore può essere indicato dall'utente sulla base di quanto indicato dalla UNI EN 410. All'interno dei certificati dei produttori il valore è indicato come Fattore solare g.

N.B. : Il valore di g,gl ovvero la trasmittanza di energia solare totale è ottenuto moltiplicando il g,gl,n per il fattore di esposizione Fw (tabellato nel prospetto 20 della UNI/TS 11300-1:2014 in funzione del tipo di vetro, del mese e dell'esposizione) che tiene conto della variabilità della trasmittanza di energia solare totale in funzione dell'angolo di incidenza della radiazione solare

- Fattore di riduzione schermatura (ggl+sh/ggl) [0..1]: è il valore di ombreggiamento dello schermo. Per valori standard si può utilizzare il wizard a disposizione tramite il

pulsante posto a destra del campo di input (valori desunti dal prospetto B.6 della UNI/TS 11300-1:2014) . Tale valore influisce direttamente sull'energia solare per irraggiamento diretto e diffuso entrate in ambiente.

Si rammenta che in caso di assenza di sistema di schermatura, occorre inserire il valore 1.

- Emissività superficie vetrata: è il valore dell'emissività del vetro. Il valore standard è 0.837 a meno che il vetro non sia basso emissivo, in quel caso il valore può essere circa 0.2;

- Altezza Cassonetto [m]: indicare l'altezza solo se si è indicato un valore della resistenza termica dello stesso. La larghezza è assunta pari a quella del serramento.

- Trasmittanza Cassonetto: è la trasmittanza del cassonetto la cui altezza è definita qualche campo più in basso (la larghezza è pari a quella della finestra). Tale valore non influenza la trasmittanza del

serramento ma l'area occupata da esso è calcolata separatamente. Per i valori da normativa usare il wizard cui si accede da pulsante dedicato posto alla destra del campo stesso (U=1 W/m² K se isolato, U=6

W/m² K se non isolato);

- Altezza Sottofinestra [m]: altezza del sopra finestra (la larghezza è posta pari al serramento). Il dato è da indicare solo se si specifica la struttura;

- Struttura sottofinestra: specificare la struttura del sotto finestra. Selezionare la struttura dal relativo archivio attraverso il menu a tendina;

- Ponti termici: selezionare i ponti termici da associare agli elementi Architrave, Spalletta e Davanzale della finestra direttamente dai menu a tendina che propongono i ponti termici caricati in progetto nel contesto

dell'Archivio dei ponti termici.

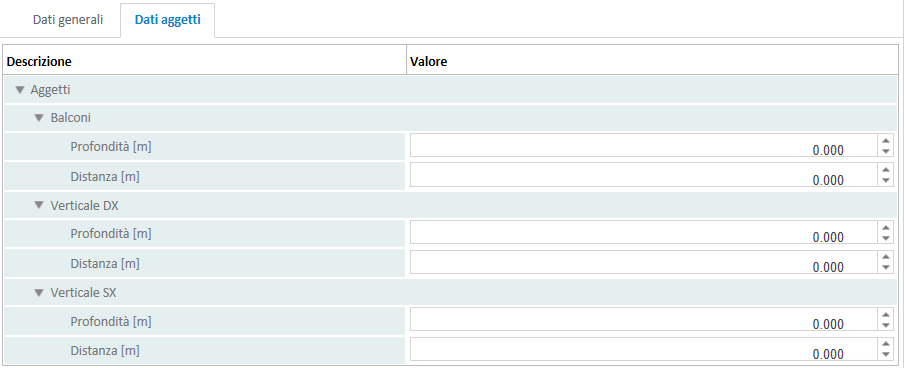

Aggetti

Tale scheda contiene i dati di eventuali aggetti che riducono la quantità di energia per irraggiamento sui serramenti.

Balconi

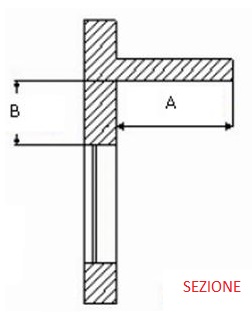

I valori da inserire fanno riferimento allo schema riportato nella figura sottostante.

- Profondità [m] : profondità dell'aggetto orizzontale (balcone, cornicione), rispetto al filo esterno della parete. Corrisponde alla grandezza A della figura sottostante. Il dato è richiesto per il calcolo dell'angolo a

come rappresentato nella figura 7 della norma UNI/ TS 11300-1 par. 14.4, necessario per determinare il fattore di schermatura dovuto ad aggetti orizzontali, secondo quanto previsto dall'Appendice D della norma

stessa;

- Distanza [m] : distanza dell'aggetto orizzontale dal bordo superiore del serramento. Corrisponde alla grandezza B della figura soprastante. Il dato è richiesto per il calcolo dell'angolo a come rappresentato nella

figura 7 della norma UNI TS 11300-1 par. 14.4, necessario per determinare il fattore di schermatura dovuto ad aggetti orizzontali, secondo quanto previsto dall'Appendice D della norma stessa

Verticale DX

- Profondità [m] : profondità dell'aggetto verticale, rispetto al filo esterno della parete. L'aggettivo destro si riferisce ad un osservatore posto all'interno del locale sulla cui parete è posizionato il serramento.

Corrisponde alla grandezza B della figura sottostante. Il dato è richiesto per il calcolo dell'angolo ß come rappresentato nella figura 7 della norma UNI/TS 11300-1 par. 14.4, necessario per determinare il fattore

di schermatura dovuto ad aggetti verticali, secondo quanto previsto dall'Appendice D della norma stessa;

- Distanza [m] : distanza dell'aggetto verticale destro dal montante verticale destro del serramento. L'aggettivo destro si riferisce ad un osservatore posto all'interno del locale sulla cui parete è posizionato il

serramento. Corrisponde alla grandezza D della figura sottostante. Il dato è richiesto per il calcolo dell'angolo ß come rappresentato nella figura 7 della norma UNI/TS 11300-1 par. 14.4, necessario per

determinare il fattore di schermatura dovuto ad aggetti verticali, secondo quanto previsto dall'Appendice D della norma stessa;

Verticale SX

- Profondità [m] : profondità dell'aggetto verticale, rispetto al filo esterno della parete. L'aggettivo sinistro si riferisce ad un osservatore posto all'interno del locale sulla cui parete è posizionato il serramento.

Corrisponde alla grandezza A della figura sotto. Il dato è richiesto per il calcolo dell'angolo ß come rappresentato nella figura 7 della norma UNI/TS 11300-1 par. 14.4, necessario per determinare il fattore di

schermatura dovuto ad aggetti verticali, secondo quanto previsto dall'Appendice D della norma stessa;

Distanza [m] : distanza dell'aggetto verticale sinistro dal montante verticale sinistro del serramento. L'aggettivo sinistro si riferisce ad un osservatore posto all'interno del locale sulla cui parete è posizionato il

serramento. Corrisponde alla grandezza C della figura sopra. Il dato è richiesto per il calcolo dell'angolo ß come rappresentato nella figura 7 della norma UNI/TS 11300-1 par. 14.4, necessario per determinare il

fattore di schermatura dovuto ad aggetti verticali, secondo quanto previsto dall'Appendice D della norma stessa.

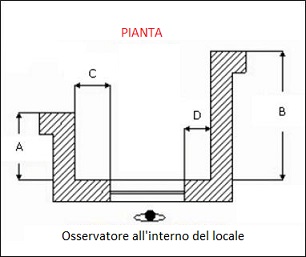

Gli aggetti verticali fanno riferimento alla figura riportata qui di seguito.
