APE - ONLINE 4.0 |
ARCHIVIO COGENERATORI
Per accedere all'archivio di definizione di cogeneratori di progetto occorre cliccare sulla voce Cogeneratori contenuto nel menu ad albero in corrispondenza del nodo Archivi impianti della barra
laterale.
L'archivio Cogeneratori si articola in tre sezioni:
1) Progetto: in cui gli elementi da utilizzare nell'ambito del progetto n corso possono essere creati ex novo oppure caricati dalle sezioni "Preferiti", "Standard"
2) Preferiti (Archivio Utente): corrisponde all'archivio "Utente" ovvero la sezione in cui il certificatore trasferisce gli elementi che ha reato ex novo o prelevato dalle altre sezioni in modo da creare un archivio
personalizzato
3) Standard (Archivio interno del software): rappresenta l'archivio interno del programma in cui sono presenti elementi già precompilati
Per inserire un nuovo elemento occorre cliccare sul pulsante "Cogeneratore".
L'inserimento dei valori caratterizzanti un nuovo cogeneratore è funzione del metodo di calcolo scelto in corrispondenza della voce Funzionamento per il quale sono disponibili due opzioni:
(1) Carico Nominale
(2) Carico Variabile.

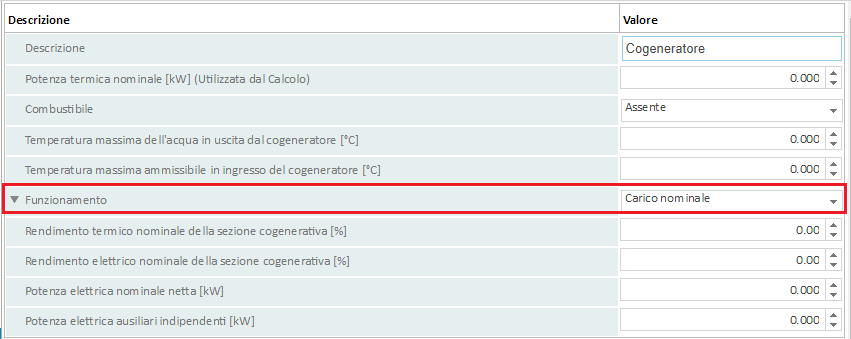

In caso (1) la maschera è come quella nella figura soprastante e può essere utilizzata quando la sezione cogenerativa è stata termicamente dimensionata per funzionare a carico nominale per la maggior parte dell'anno (o
della stagione, se viene usata per il solo riscaldamento).
In funzione del tipo di funzionamento il programma utilizza il metodo di calcolo "del contributo frazionale" (carico nominale) oppure il metodo "del profilo di carico mensile" (carico variabile).
In ogni caso è l'utente che decide il tipo di funzionamento nel senso che il programma non effettua alcuna verifica tra le potenze richieste e quelle nominale del cogeneratore per determinare il tipo di calcolo più adatto.
Vediamo ora i dati che occorre inserire nel caso in cui il funzionamento sia a Carico Nominale:
• Potenza Termica Nominale:
è la potenza termica nominale della sezione cogenerativa.
In caso di unità a condensazione è la potenza che eroga alla
massima temperatura
• Combustibile: tipo di combustibile
usato dal generatore. Selezionare il tipo di combustibile
dall'archivio dei fluidi;
• Temperatura
massima in uscita dal cogeneratore: rappresenta
la temperatura massima del fluido che esce dallo scambiatore
e va all'impianto termico/accumulo;
• Temperatura massima
ammissibile in Ingresso al cogeneratore:
è il valore massimo della temperatura di ritorno dall'impianto
termico del fluido vettore ammessa all'ingresso dello scambiatore;
• Rendimento
Termico Nominale della Sezione Cogenerativa:
il rendimento è espresso in %;
• Rendimento
Elettrico nominale della Sezione Cogenerativa:
rendimento per la produzione di energia elettrica;
• Potenza
Elettrica Nominale Netta: potenza elettrica
prodotta diminuita dell'assorbimento degli ausiliari dipendenti
diretti, ossia quelli direttamente alimentati dal generatore
di cui il produttore ha tenuto conto nel
dichiarare le
prestazioni. Valore espresso in kW;
• Potenza
Elettrica ausiliari indipendenti:
è l'assorbimento elettrico degli ausiliari che non sono direttamente
alimentati dal generatore di cui quindi non si è tenuto conto
nel dichiarare le prestazioni nominale del
cogeneratore. Valore espresso in kW.

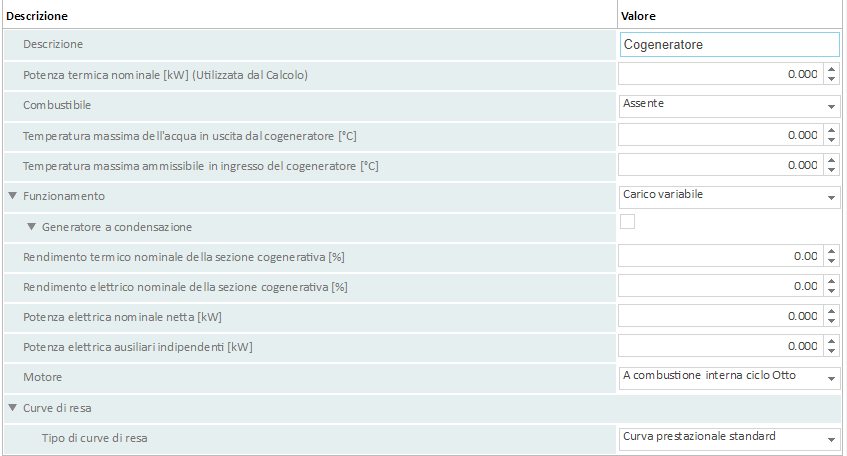

Se invece il funzionamento è a Carico Variabile la maschera si modifica come mostrato in figura:
In questo caso occorre specificare come ulteriori dati:
• Generatore
a condensazione
• Motore:
selezionare il tipo di motore dal relativo menu. Le opzioni
disponibili sono le seguenti:
- 1) Combustione Interna a Ciclo Otto, 2) Turbina a Gas,
3) Motori Stirling.
• Curve di resa:
l'utente può selezionare :
(1) le curve prestazionali Standard che sono funzione del tipo di motore scelto e che il programma crea in funzione dei dati forniti in questa maschera e degli algoritmi riportati nel' Appendice I della UNI/TS
11300-4,

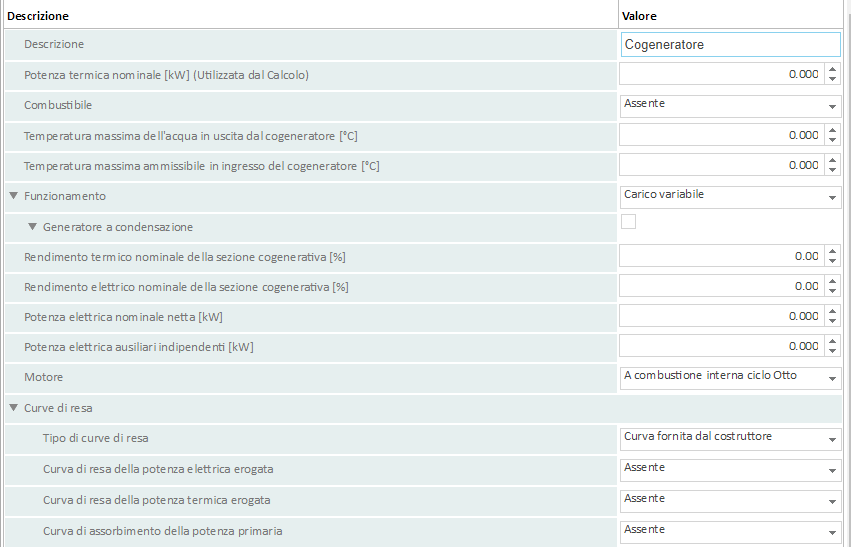

(2) le curve prestazionali Fornite dal Costruttore. Alla selezione di questa opzione il programma mostra tre menu di scelta aggiuntivi dove specificare le curve di prestazione :
(1) Potenza Elettrica Erogata,
(2) Potenza Termica Erogata
(3) Assorbimento Potenza Primaria.
Per accedere all'Archivio Curve di Resa occorre cliccare sul pulsante <Archivio> posto nell'estremità destra di ciascuna curva.
