ARCHIVIO CALDAIE - VALORI PRECALCOLATI ( PROSPETTI 25-29 UNI/TS 11300 - 2)

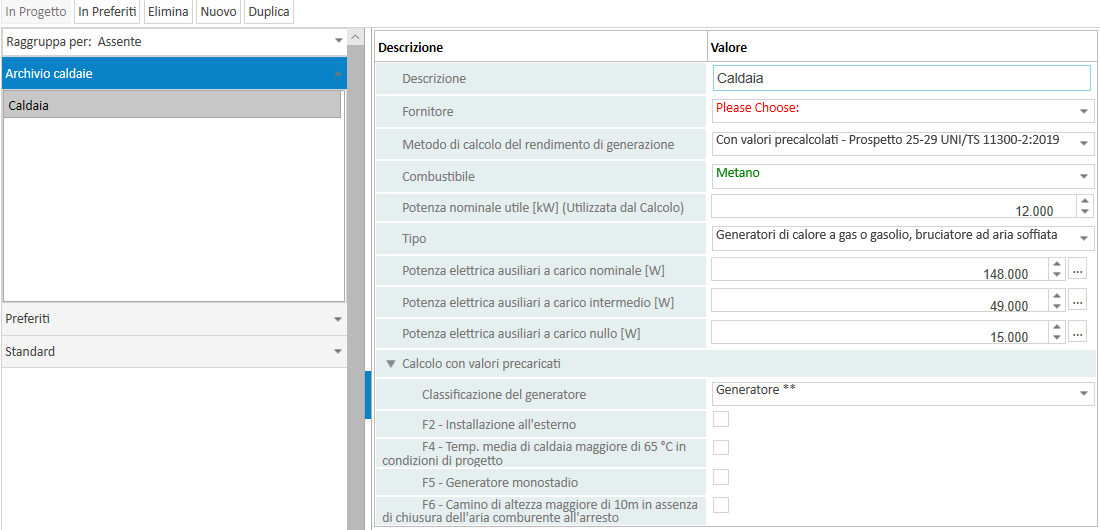

La figura qui di seguito mostra la maschera di input dei dati nel caso di generatore a camera stagna tipo C.

- Pot. Nom. utile del sistema di produz. [kW] : digitare il valore della potenza nominale utile del generatore;

- Tipo: selezionare una delle cinque opzioni disponibili. Le opzioni rispecchiano quanto indicato nei Prospetti 25-26-27-28-29 della UNI/TS 11300-2:2014. Inoltre questa scelta influenza i parametri che appaiono nella sezione Calcolo con Valori Precaricati della maschera di archivio (vedi Figura 4 32) e anche le opzioni disponibili nella sezione in basso. Precisamente:

o Opt1 - Atmosferici TipoB classificati. Attivano i seguenti campi e opzioni (indicati con F):
- Classificazione del Generatore: (1) 2 ** stelle, (2) Antecedente 1996 o (3) 1 * stella
- F2-Installazione all’esterno
- F3-Camino di altezza > 10m
- F4-Temp. Media in caldaia > 65°C in cond. di progetto

o Opt2 - Camera Stagna Tipo C per Imp. Autonomi classificati 3 *** stelle. Attivano i seguenti campi e opzioni (indicati con F):
- F2-Installazione all’esterno
- F4-Temp. Media in caldaia > 65°C in cond. di progetto

o Opt3 - Gas o Gasolio, Bruc Aria Soffiata/premiscelata ... Attivano i seguenti campi e opzioni (indicati con F):
- Classificazione del Generatore: (1) 2 ** stelle, (2) Antecedente 1996 o (3) 1 * stella
- F2-Installazione all’esterno
- F4-Temp. Media in caldaia > 65°C in cond. di progetto
- F5-Generatore Monostadio
- F6-Camino con alt. >10m in assenza….

o Opt4 - Generatore a Gas a Condensazione classificati 3 *** stelle. Attivano i seguenti campi e opzioni (indicati con F):
- Differenza di temp. Fumi/Acqua di ritorno: selezionare una delle opzioni disponibili
- Temperatura di ritorno nel mese più freddo: selezionare il valore tra le opzioni disponibili
- F2-selezionare tra le opzioni disponibili relativamente all’ubicazione del generatore
- F5-Generatore Monostadio

o Opt5 - Generatore di aria calda con Bruc Aria Soffiata/premiscelata… Attivano i seguenti campi e opzioni (indicati con F):
- Tipo di generatore di aria calda a gas: selezionare tra le cinque opzioni disponibili
- F2-Installazione all’esterno

- Rendimento al 100% di Pn [%] : inserire il valore del rendimento termico utile del generatore alle condizioni di funzionamento pari alla potenza nominale (valore che viene utilizzato soltanto nel confronto con i valori imposti dalla Legge, ma non rientra direttamente nel calcolo del Rendimento di Produzione nel senso che comunque a parità di potenza nominale attraverso il rendimento si calcola la potenza al focolare che invece rientra nel calcolo del rendimento di produzione stagionale);
- Rendimento al 30% di Pn [%]: inserire il valore del rendimento termico utile del generatore alle condizioni di funzionamento pari al 30% della potenza nominale (valore che viene utilizzato soltanto nel confronto con i valori imposti dalla Legge, ma non nel calcolo del Rendimento di Produzione);
- Fluido vettore : digitare il nome del fluido utilizzato per il trasporto di calore;
