ARCHIVIO SCALDA ACQUA A GAS E BOILER ELETTRICO
Per accedere all'archivio di definizione dei boiler di progetto occorre cliccare sulla voce Altri generatori contenuto nel menu ad albero in corrispondenza del nodo Archivi impianti della barra
laterale.
L'archivio Altri generatori si articola in tre sezioni:
1) Progetto: in cui gli elementi da utilizzare nell'ambito del progetto n corso possono essere creati ex novo oppure caricati dalle sezioni "Preferiti", "Standard"
2) Preferiti (Archivio Utente): corrisponde all'archivio "Utente" ovvero la sezione in cui il certificatore trasferisce gli elementi che ha reato ex novo o prelevato dalle altre sezioni in modo da creare un archivio
personalizzato
3) Standard (Archivio interno del software): rappresenta l'archivio interno del programma in cui sono presenti elementi già precompilati
Cliccando sul comando <Generatore> si attiva un nuovo record nella sezione di sinistra, con descrizione provvisoria alfanumerica.
Nella sezione di destra, in corrispondenza del campo Descrizione, si potrà inserire la denominazione desiderata.
Nel campo Tipo occorre indicare se l'elemento in fase di inserimento consiste in:
- un sistema Elettrico (inteso come boiler elettrico per la produzione di ACS od, in alternativa, come sistema per il riscaldamento degli ambienti)
- uno Scalda acqua a gas (per la sola produzione di ACS)
I successivi campi di compilazione sono funzione della scelta operata nel campo Tipo.
Boiler Elettrico
Potenza nominale utile [W] (Utilizzata dal Calcolo): inserire la potenza nominale del boiler espressa in [W].
Rendimento di produzione ACS: tale valore viene utilizzato per determinare l'energia richiesta dal generatore Qgn,in; in assenza di dato di targa del generatore, si può scegliere il valore suggerito da norma
rilevabile mediante il wizard attivato dall'omonimo pulsante posto nell'estremità destra.

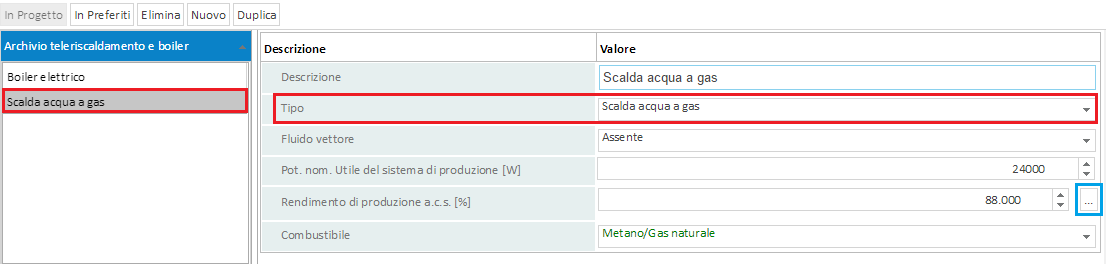

Scalda acqua a gas
Potenza nominale utile (Utilizzata dal Calcolo) [W]: Inserire la potenza nominale dello scalda acqua espressa in [W] .
Combustibile : occorre specificare, tramite l'apposito menu a tendina, il combustibile impiegato dal generatore.
Rendimento di produzione ACS: tale valore viene utilizzato per determinare il l'energia richiesta dal generatore Qgn,in ; in assenza di dato di targa del generatore, si può scegliere il valore suggerito da norma
rilevabile mediante il wizard attivato dal pulsante posto nell'estremità destra.
